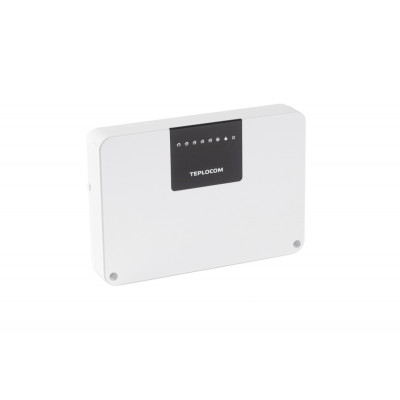

Teplocom Луч TC-5Z LUX Теплоконтроллер для лучевой системы отопления

Teplocom Луч TC-5Z LUX

Теплоконтроллер предназначен для управления многоконтурной системой водяного отопления, котлом и циркуляционным насосом по сигналам от комнатных термостатов. В зависимости от специфики объекта требуемая температура в каждой комнате может меняться в зависимости от времени суток или дня недели. К примеру, понижение температуры в офисе после рабочего дня и на выходные. Теплоконтроллер обеспечивает поддержание индивидуальной комфортной температуры в каждой комнате вашего дома, в офисе, в номерах отеля. Встроенная функция управления отопительным котлом и циркуляционным насосом обеспечивает существенную экономию электричества и газа, а также продлевает срок службы котла и насоса. Удобная схема коммутации позволяет легко и быстро осуществить монтаж системы управления. Контроллер работает с любыми термостатами и сервоприводами на 220В. Настройка задержки включения/выключения насоса и котла обеспечивает корректную работу системы отопления. Teplocom Луч TC-5Z LUX совместим с оборудованием производства БАСТИОН: термостатами Teplocom TS-2AA/8A, Teplocom TS-Prog-2AA/8A, Teplocom TSFR-Prog-220/3A, Teplocom TS-Prog-220/3A, Teplocom TS-2AA/3A RF2, Teplocom TS-2AA/3A-RF, Teplocom TS-Prog-2AA/3A-RF, Teplocom TS-Prog/LUX-RF; сервоприводом TSP 220/NC.

Гарантия: 5 лет

 Паспорт на прибор
 Реклама прибора

Для обеспечения оптимального температурного режима в доме теплоконтроллер, в соответствии с температурными показаниями термостатов (до 5 шт.), управляет включением и выключением котла, циркуляционного насоса и электрических сервоприводов, которые отвечают за циркуляцию теплоносителя в отдельных отопительных контурах.

Описание работы

Преимущества TEPLOCOM Луч TC-5Z LUX

возможность подключения до 5 термоэлектрических сервоприводов




продление срока службы котла



экономия электричества и газа



индикация работы всех узлов системы



выгодная цена



подключение до 5 комнатных термостатов

Приемник может организовывать согласованную работу до 5 проводных термостатов, расположенных в различных местах. По их командам производится проводное управление до 5 теплоприводов, насосом и котлом.

Совместимое оборудование

Teplocom Луч TC-5Z LUX совместим с оборудованием производства БАСТИОН: термостатами Teplocom TS-2AA/8A, Teplocom TS-Prog-2AA/8A, Teplocom TSFR-Prog-220/3A, Teplocom TS-Prog-220/3A, Teplocom TS-2AA/3A RF2, Teplocom TS-2AA/3A-RF, Teplocom TS-Prog-2AA/3A-RF, Teplocom TS-Prog/LUX-RF; сервоприводом TSP 220/NC.

Особенности Teplocom Луч TC-5Z LUX

• интеллектуальное управление котлом и насосом;
• управление термоэлектрическими сервоприводами с двухпозиционной регуляцией по сигналу от комнатных термостатов;
• работа с нормально открытыми или нормально закрытыми термоэлектрическими сервоприводами;
• возможность отключать насос и котёл при отсутствии запроса на отопление (экономия электроэнергии, газа, продление срока службы насоса и котла);
• регулирование задержки включения насоса и котла;
• регулирование задержки выключения насоса;
• индикация наличия сети, состояния котла, насоса и сервоприводов (выходов);
• удобная коммутация, быстрый монтаж системы.

Технические характеристики Teplocom Луч TC-5Z LUX

1	Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В		100…240
2	Количество подключаемых сервоприводов (выходов), шт		5
3	Тип подключаемых сервоприводов		Н/О или Н/З*
4	Количество подключаемых термостатов (входов), шт		5
5	Напряжение коммутации выходов, В		220
6	Максимальная коммутируемая мощность выходов, ВА		10
7	Напряжение выхода насоса, В		220
8	Максимальный ток выхода насоса, А		5
9	Максимальное напряжение коммутации реле котла (постоянного/переменного) тока, В		30/250
10	Максимальный коммутируемый ток реле котла, А		5
11	Тип контактов реле котла		Н/О*
12	Потребляемая мощность от сети без нагрузки, ВА, не более		1
13	Сечение провода, зажимаемого в клеммах колодок, мм2, не более		1,5
14	Габаритные размеры ШхГхВ, мм, не более	без упаковки с колодками	160х110х35
		в упаковке	170х130х48
15	Масса, НЕТТО (БРУТТО), кг, не более		0,25 (0,3)
18	Степень защиты оболочкой по ГОСТ 14254-96		IP20
19	Содержание драгоценных металов и камней		нет

* Н/О — нормально–открытый, Н/З — нормально-закрытый.
