Теплоконтроллер для систем отопления TEPLOCOM Бойлер TC-1B
220В, 50 Гц; Контроллер предназначен для управления системой контуров водяного отопления и ГВС, построенной по схеме, состоящей из котла и двух циркуляционных насосов. Контроллер обеспечивает: поддержание заданной пользователем температуры теплоносителя и бойлера по данным термодатчиков; управляемое питание насосов рециркуляции отопления, бойлера (ГВС – горячее водоснабжение); раздельную корректировку значения температуры для контуров отопления и бойлера; индикацию режимов работы изделия посредством светодиодных индикаторов, индикацию значений текущей температуры каждого контура и заданных параметров посредством цифрового дисплея. Количество подключаемых котлов – 1. Количество подключаемых насосов — 2. Максимальный коммутируемый ток реле котла – 3 А. Максимальный ток выходов насосов – 3А.Изделие обеспечивает:
- поддержание заданной пользователем температуры теплоносителя и бойлера по данным термодатчиков;
- управляемое питание насосов рециркуляции отопления, бойлера (ГВС – горячее водоснабжение);
- раздельную корректировку значения температуры для контуров отопления и бойлера;
- индикацию режимов работы изделия посредством светодиодных индикаторов:
- состояния одного из выбранных режимов работы контроллера ЛЕТО/ЗИМА;
- состояния одного из выбранных режимов индикации цифрового дисплея -индикацию режимов работы изделия посредством светодиодных индикаторов: ОТОПЛЕНИЕ/БОЙЛЕР;
- состояние насоса контура отопления (включен / выключен);
- состояние котла (включен / выключен);
- состояние насоса контура ГВС (включен / выключен);
- индикацию значений текущей температуры каждого контура и заданных параметров посредством цифрового дисплея.
- функцию сохранения текущих настроек пользователя;
- возможность перехода в аварийный режим работы каждого контура при потере связи с датчиком температуры;
- защиту от замерзания контура отопления или бойлера (ГВС);
- защиту от перегрева контура отопления или бойлера (ГВС);
- автоматический режим защиты от закисания насосов.
- возможность переключения между режимами ЛЕТО/ЗИМА;
- функцию ВЫБЕГА НАСОСА (работа насоса при отключенном котле, для защиты от холодной «обратки»);
- функцию управления
Схема работы теплоконтроллера:

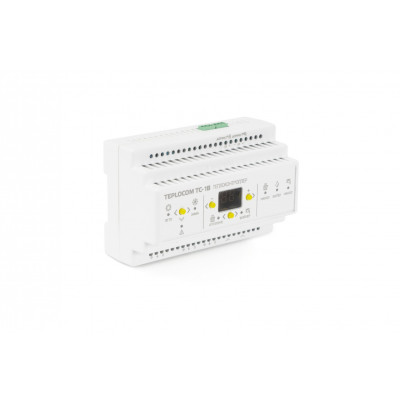

Общий вид изделия, расположение светодиодных индикаторов, кнопок и разъемных клеммных колодок для подключения.
раздельная корректировка значения температуры для контуров отопления и бойлера
подключение комнатного термостата
датчик температуры в комплекте
разъёмные колодки обеспечивают удобное подключение и коммутацию
защита от замерзания
регулировка температуры отопления и горячей водыТехнические характеристики TEPLOCOM Бойлер TC-1B
| № п/п | Наименование параметра | Значение параметра | |
| 1 | Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 187…242 | |
| 2 | Количество подключаемых котлов, шт | 1 | |
| 3 | Количество подключаемых насосов, шт | 2 | |
| 4 | Количество подключаемых датчиков температуры, шт | 2 | |
| 5 | Напряжение выходов насосов, А | ~220, 50 Гц | |
| 6 | Максимальный ток выходов насосов, А | 3 | |
| 7 | Максимальное напряжение коммутации реле котла (DC/AC), В | 30/250 | |
| 8 | Максимальное коммутируемый ток реле котла, А | 3 | |
| 9 | Тип контактов реле котла и термостата | НО* | |
| 10 | Тип контактов реле насосов | ||
| 11 | Потребляемая мощность от сети без нагрузки, ВА, не более | 5 | |
| 12 | Габаритные размеры ШхВхГ, мм, не более | без упаковки с колодками | 140х135х66 |
| в упаковке | 150х105х70 | ||
| 13 | Масса, НЕТТО (БРУТТО), кг, не более | 0,28(0,32) | |
| 14 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |
| 15 | Содержание драгоценных металлов и камней | нет | |
Примечание:
* НО – нормально открытый контакт
