Оповещатель охранно-пожарный световой ОПОП 1-8 (информационное табло) предназначен для обозначения и оповещения специализированных зон (вход, выход), а так же информирования при наступлении особых ситуаций таких как: включение пожарной сигнализации, включение систем порошкового, газового либо водяного пожаротушения и других. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, гостиничные комплексы, рестораны, кафе, магазины, торговые центры и многие другие.
|
|
|
|
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Оповещатель охранно-пожарный световой ОПОП 1-8 представляет собой электронное устройство и предназначен для использования в качестве светового средства оповещения (информационного табло, эвакуационного указателя) в помещениях различного назначения. Конструктивно выполнен в пластиковом корпусе, имеющем пластиковый экран, на который наносится соответствующая надпись. Внутри корпуса расположена печатная плата с электрорадио элементами.
Внешняя и внутренняя сторона:
Подключение оповещателя охранно-пожарного ОПОП 1-8 в линию питания 12В:
Подключение оповещателя охранно-пожарного ОПОП 1-8 в линию питания 24В:
Подключение оповещателя охранно-пожарного ОПОП 1-8 в линию питания 220В (спец.исполнение):
Оповещатель охранно-пожарный световой ОПОП-1-8 предназначен для круглосуточной и непрерывной работы со следующими приборами:
- пультом приемно-контрольным ППК-2;
- прибором приемно-контрольным охранно-пожарным «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
- прибором приемно-контрольным охранно-пожарным ППКОП 0104065-20-1 "Сигнал-20";
- приборами приемно-контрольными охранно-пожарными Гранд Магистр;
- приборами приемно-контрольными охранно-пожарными Гранит;
- приборами приемно-контрольными охранно-пожарными ВЭРС;
- и др.
ОСОБЕННОСТИ
- эргономичный дизайн, удовлетворяющий требованиям любого заказчика, позволяет использовать охранно-пожарное табло ОПОП 1-8 во всех типах помещений ? образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие;
- корпус и экран охранно-пожарного табло ОПОП 1-8 выполнены из ударопрочного полистирола, что обеспечивает удобство при транспортировке и монтаже на объекте;
- на корпусе охранно-пожарного табло ОПОП 1-8 имеются специальные риски, обеспечивающие удобства для разметки в стене монтажных отверстий;
- корпус охранно-пожарного табло ОПОП 1-8 позволяет скрыть дополнительный запас провода в имеющихся углублениях;
- низкий ток потребления охранно-пожарного табло ОПОП 1-8 дает возможность существенно снизить затраты на электроэнергию, а так же затраты на мощность используемых источников питания;
- охранно-пожарное табло ОПОП 1-8 возможно использовать в сетях постоянного тока с напряжением 12 и 24 В, а так же в сетях переменного тока напряжением 220 В (спец.исполнение);
- благодаря наличию собственного производства компания «Рубеж» может поставлять охранно-пожарное табло ОПОП 1-8 с надписью и фоном любого варианта исполнения.
ТАБЛИЦА ИСПОЛНЕНИЙ ОПОВЕЩАТЕЛЯ ОПОП 1-8
Вариант исполнения - надпись
|
Внешний вид
|
Номер исполнения
|

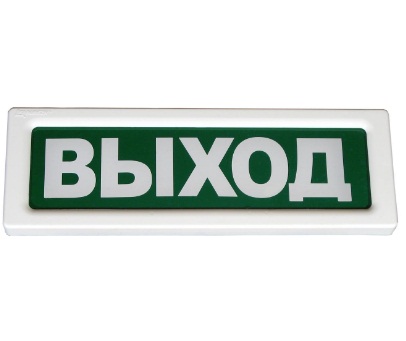

Выход
|
|
00
|
Пожар
|
|
01
|
Вход
|
|
02
|
Порошок не входи
|
|
03
|
Порошок уходи
|
|
04
|
Автоматика отключена
|
|
05
|
Автоматика включена
|
|
06
|
Бегущий человек + стрелка вправо
|
|
07
|
Бегущий человек + стрелка влево
|
|
08
|
Бегущий человек + лестница вниз влево
|
|
09
|
Бегущий человек + лестница вниз вправо
|
|
10
|
Бегущий человек + лестница вверх влево
|
|
11
|
Бегущий человек + лестница вверх вправо
|
|
12
|
Аэрозоль не входи
|
|
13
|
Аэрозоль уходи
|
|
14
|
Запасный выход
|
|
15
|
Стрелка влево
|
|
16
|
Стрелка вправо
|
|
17
|
Эвакуационный выход
|
|
18
|
Газ не входи
|
|
19
|
Газ уходи
|
|
20
|
Температура ниже -40°С
|
|
21
|
Гололед
|
|
22
|
Сегодня
|
|
23
|
Снегопад
|
|
24
|
Туман
|
|
25
|
Шыгу
|
|
26
|
Тревога
|
|
27
|
Служебный вход
|
|
28
|
Аварийный вход
|
|
29
|
Входите
|
|
30
|
Не входить
|
|
31
|
Пожар не входи
|
|
32
|
Пожар уходи
|
|
33
|
Выезд
|
|
34
|
Комната для хранения оружия вскрыта
|
|
35
|
ПО ТРЕБОВАНИЮ ЗАКАЗЧИКА НАДПИСЬ И ФОН МОГУТ БЫТЬ ЛЮБЫМИ!!!!!!!!!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания
|
|
- при питании от сети постоянного тока
|
12 ± 1,8 В
|
- при питании от сети переменного тока (спец.исполнение)
|
220 ± 22 В
|
Ток потребления
|
не более 20 мА
|
Габаритные размеры
|
300x100х20 мм
|
Степень защиты оболочки
|
IP 41
|
Масса
|
250 г.
|
Диапазон рабочих температур
|
-40 - +55 °С
|
|
