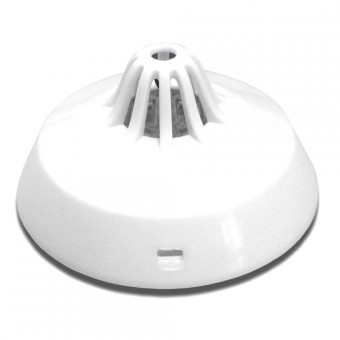

Пожарный тепловой максимально-дифференциальный извещатель ИП101-3А-A3R
Назначение
Тепловой максимально-дифференциальный пожарный извещатель ИП101-3А-A3R1 служит для обнаружения признаков пожара (повышение температуры среды).
Тревожное извещение формируется при изменении температуры окружающей среды более чем на 10°С со скоростью нарастания большей 5°С/мин либо при достижении температуры окружающей среды порогового значения.
Извещатель предназначен для круглосуточной работы в закрытых отапливаемых помещениях и рассчитан на совместную работу с приемно-контрольными приборами со шлейфами постоянного или знакопеременного тока.
Особенности
- Электронная схема управления.
- Извещатель периодически измеряет температуру окружающей среды и при изменении температуры на 10°С и выше со скоростью более 5°С/мин, либо при достижении порогового значения температуры вырабатывает тревожное извещение путём замыкания шлейфа сигнализации.
- Применение двух независимых способов контроля существенно повышает надёжность работы пожарной сигнализации.
- Для удобства контроля за работой извещателя имеется светодиодный индикатор красного цвета. В дежурном режиме индикатор подает краткие вспышки с интервалом 8 с. В тревожном режиме индикатор светится постоянно, что даёт возможность легко обнаружить сработавший извещатель.
- Извещатель получает питание непосредственно через шлейф сигнализации, благодаря чему отпадает надобность в дополнительных проводах линии питания.
- Конструкцией извещателя обеспечено его подключение к шлейфу сигнализации без соблюдения полярности.
- Эстетичный дизайн корпуса извещателя вписывается в интерьер любых помещений.
- База извещателя выполнена таким образом, что его без проблем можно закрепитьна 2-сторонний скотч.
Технические характеристики
| Полярность питающего напряжения | произвольная |
| Напряжение питания шлейфа | 10...25 В |
| Средний ток потребления в дежурном режиме, не более | 60 мкА |
| Допустимый ток замыкания шлейфа в тревожном режиме, не более | 20 мА |
| Остаточное напряжение замкнутого шлейфа, не более | 7,5 В |
| Температура срабатывания по максимальному каналу | 70 ± 6 °С |
| Интервал между измерениями температуры | 8 с |
| Время возврата в дежурный режим после снятия напряжения питания не более | 5 с |
| Защищаемая поверхность, не менее | 25 кв.м |
| Диапазон рабочих температур | -10...+55°С |
| Масса, не более | 100 г |
| Cтепень защиты оболочки | IP30 |
| Срок службы, не менее | 10 лет |
