ИР 513-10 "ОХРАНА" (белый)
Элемент дистанционного управления ИР 513-10 предназначен для ручного управления различными инженерными системами с помощью нормально-замкнутых (НЗ) и нормально-разомкнутых (НР) контактов.Характеристики
| Питание | не требуется |
|
Допустимый ток, коммутируемый «сухими контактами» ЭДУ при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более |
1 А |
| Усилие нажатия на кнопку, не менее | 25 Н |
| Габаритные размеры ЭДУ, не более | 88х85х41 мм |
| Масса ЭДУ, не более | 150 г |
| Степень защиты оболочки ЭДУ, по ГОСТ 14254-96 | IР31 |
| Диапазон рабочих температур | от -40 до +60 °С |
Элемент дистанционного управления ИР 513-10
Элемент дистанционного управления выпускается в двух исполнениях – ИР 513-10 и ИР 513-10 исп.1:
– ИР 513-10 – с одной группой переключающихся контактов, расположенной на одной плате;
– ИР 513-10 исп.1 – с двумя группами переключающихся контактов, расположенными на двух платах.
ИР передают в двухпроводную линию связи сигнал о срабатывании при нажатии на кнопку. Активация осуществляется нажатием на кнопку с силой более 25 Н. После снятия усилия ИР остаются во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм. Для информации о состоянии ИР предусмотрен цветной флажок, изменяющий положение при срабатывании.
ИР состоит из основания и корпуса. На основании установлена плата(ы) с клеммником для подключения проводов ШС.
ИР обладает следующими потребительскими свойствами:
- электрическое питание для ИР не требуется;
- модифицированный механизм срабатывания;
- при нажатии на кнопку выпадает цветной флажок – механический индикатор, сигнализирующий о нажатом состоянии кнопки ИР. При возврате кнопки в исходное положение флажок занимает начальную позицию.
- корпус ИР изготовлен из ударопрочного и износостойкого материала АБС;
- Паспорт (PDF, 1.5Mb)
- Сертификат (PDF, 0.63Mb)
- малые габаритные размеры и современный дизайн корпуса.

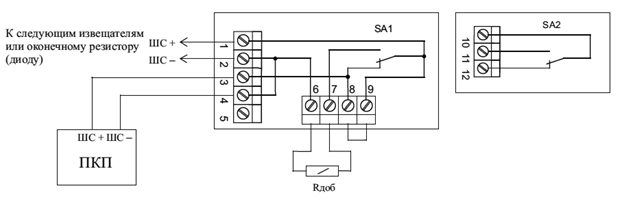

Схема подключения ИР 513-10 с использованием нормально замкнутых контактов
.png)

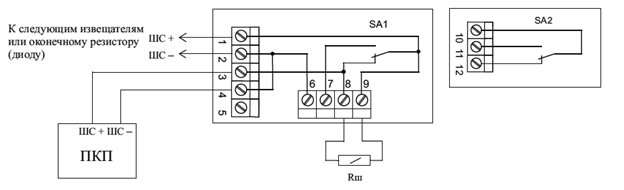

Схема подключения ИР 513-10 с использованием нормально разомкнутых контактов
.png)
Маркировка клеммных соединителей нанесена на платах. Устройство ИР 513-10 исп.1 содержит обе платы с группами контактов SA1 и SA2, показанные на схемах. В устройстве ИР 513-10 отсутствует плата с группой контактов SA2.
