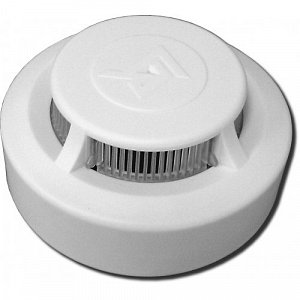

ИП 212-41M извещатель пожарный дымовой "СТАНДАРТ"

Извещатель пожарный дымовой оптико-электронный ИП 212-41M предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Извещатель пожарный ИП 212-41M представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Состояние индикатора
Индикация
Дежурный режим
Мигание оптического индикатора с периодом (5 ± 1) с
Режим "Пожар"
Постоянное свечение оптического индикатора

Извещатель пожарный ИП 212-41M состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Извещатель ИП 212-41M предназначен для круглосуточной и непрерывной работы со следующими приборами:

  • ППК-2;
  • «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
  • ППКОП 0104065-20-1 "Сигнал-20";
  • приборами Гранд Магистр;
  • приборами Гранит;
  • приборами ВЭРС;
  • любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

Программа для расчета величины добавочных сопротивлений "РУБЕЖ_РДС"

Извещатель ИП 212-41M выпускается в исполнении для крепления на подвесной потолок.

ОСОБЕННОСТИ

Улучшенные потребительские свойства:
- промигивание светодиода в дежурном режиме;
- обновленная конструкция дымовой камеры, повышающая точность срабатывания;
- малые габаритные размеры;
- классический корпус извещателя с фирменным логотипом «Рубеж» изготовлен из материала УПМ;
- извещатель более 10 лет успешно используется монтажными и проектными организациями и является одним из наиболее известных пожарных извещателей производства ГК «Рубеж».

Безвинтовой способ крепления проводов:
- БЫСТРОТА крепления проводов
Уменьшение времени затрачиваемого на подключение
проводов связано с применением кнопки-зажима;
- НАДЕЖНОСТЬ электрического контакта
С течением времени за счет упругого поджима проводов не возможно ослабление зажима;
- КОМПАКТНОСТЬ зажимного устройства
Соседнее расположение контактов питания и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов.
- снижение вероятности потери электрического контакта в соединении
- предусмотрена возможность применения защиты от съема датчика без специального инструмента
Аэродинамические показатели:
В извещателе ИП 212-141 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели
Унификация деталей:
- розетка унифицирована для извещателей ИП 212-45, ИП 212-95 и ИП 212-87 и ИП 212-141 (все извещатели на базе безвинтовых контактов);


ТАБЛИЦА ИСПОЛНЕНИЙ ИЗВЕЩАТЕЛЯ ИП 212-41М

Вариант исполнения Влагозащита Сетка* УС-01** "Пятый контакт"** УС-02**
Розетка с круговыми контактами + + + + +
Розетка с круговыми контактами под винт + + + + +
Розетка для крепления на подвесной потолок + + + + +
Розетка для крепления на подвесной потолок под винт + + + + +

Примечание:
*сетка предназначена для дополнительной защиты от мелких насекомых; может устанавливаться как пластиковая,так и металлическая
** устанавливается одна из 3 опций либо УС-01,либо УС-02,либо "Пятый контакт"

Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.
Номиналы добавочных резисторов для подключения к приборам:
- Сигнал -20, Сигнал-20П - 1,6 кОм ± 5%
- Гранит - 510 Ом ± 5%
- Гранд Магистр - 750 Ом ± 5%

ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ "ПОЖАР" ДО 20 мА.

Также в розетке извещателя предусмотрено крепление для установки добавочного резистора -"ПЯТЫЙ КОНТАКТ"
Для самостоятельного крепления резистора необходимо:
1.Шайба 3 ГОСТ 10450 - 2 шт.
2.Винт самонарезающий ∅3 мм - 1 шт.

По требованию заказчика завод изготовитель устанавливает необходимую комплектацию в розетку извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя.

Примечание:ВУОС устанавливается по мере необходимости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительность извещателя 0,05-0,2 дБ/м
Напряжение питания 9-30 В
Ток потребления в дежурном режиме не более 0,045 мА
Инерционность срабатывания не более 9 сек
Допустимый уровень воздействия фоновой освещенности 12000 лк
Допустимая скорость воздушного потока до 10 м/с
Помехоустойчивость ( по ГОСТ Р 53325):
- к наносекундным импульсам напряжения 3 степень
- к электростатическому разряду 3 степень
- к электромагнитному полю 3 степень
Способ защиты от поражения электрическим током 3 класс
Степень защиты оболочки извещателя IP 30
Габаритные размеры ∅106х53 мм
Вес извещателя 210 г.
Максимальная относительная влажность 93 ± 1%
Диапазон рабочих температур -45-+55 °С
Средний срок службы не менее 10 лет


Характеристики

Модель ИП 212-41M "СТАНДАРТ"
