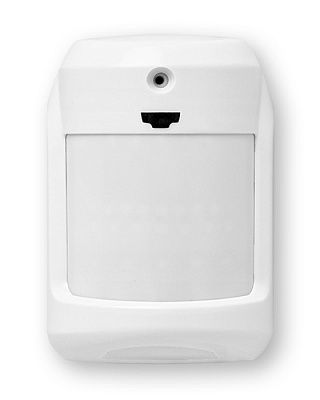

Астра-621 исп. РК

Обнаружение проникновения в охраняемое пространство закрытого помещения и разрушения стекол, остекленных конструкций закрытых помещений, формирование извещения о тревоге и передача извещений по радиоканалу на радиоприемное устройство системы Астра-РИ-М (РР, МРР или РПУ) непосредственно или через ретранслятор (РТР).

Особенности

• 2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК);
• установка на стене;
• микропроцессорный анализ сигнала;
• выбор частотной литеры контактом Lit;
• прием команд от лазерного пульта Астра-942 для запуска регистрации в радиосети Астра-РИ-М;
• контроль вскрытия корпуса;
• контроль напряжения питания;
• литиевый элемент питания типоразмера CR123А напряжением 3 В, входит в комплект поставки;
• установка с помощью кронштейна из комплекта поставки;
• возможность установки с применением дополнительного шарикового кронштейна;
• не требуется получения разрешений на применение от органов государственной радиочастотной службы.

ИК:

• отсутствие реакции на перемещение животных весом до 20 кг;
• объемная зона обнаружения;
• устойчивость к внешней засветке не менее 6500 лк.

АК:

• обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского.

Технические данные

Параметры ИК канала:
дальность действия	12 м
угол обзора в горизонтальной плоскости	90°
рекомендуемая высота установки	2,3÷2,5 м

Параметры АК канала:
дальность обнаружения в секторе объемного угла 120 ° из центра микрофона	6 м
рабочие частоты: - первая (высокая) - вторая (низкая)	5900÷6100 Гц 140÷160 Гц

Параметры радиоканала:
радиус действия радиоканала на открытой местности, не менее	300 м
рабочие частоты: - литера 1 - литера 3	433,42 МГц 434,42 МГц
мощность передатчика, не более	10 мВт
вид модуляции	частотная манипуляция

Потребляемый ток:
- при выключенном передатчике	0,05 мА
- при включенном передатчике	25 мА

напряжение питания	от 2,2 до 3,0 В
порог начала индикации для замены элемента питания	2,2 В
габаритные размеры	92×64×45 мм

Условия эксплуатации:
- температура	от -20 до +55°С
- относительная влажность воздуха без конденсации влаги	до 98% при +25°С
- степень защиты оболочкой	IP30

Информативность

• "выход на дежурный режим";
• "норма - ИК";
• "тревога - ИК";
• "норма - АК";
• "тревога - АК";
• "напряжение питания ниже допустимого";
• "повышенный уровень помех по высокой частоте";
• "повышенный уровень помех по низкой частоте".
