ИО-102-26 исп.00 Аякс извещатель охранный магнитоконтактный
Документация и сертификаты на ИО-102-26 ИСП.00 АЯКС:
Извещатели охранные точечные магнитоконтактные ИО 102-26 (далее - извещатели), предназначены для блокировки стальных ворот, железнодорожных контейнеров, ангаров, и других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

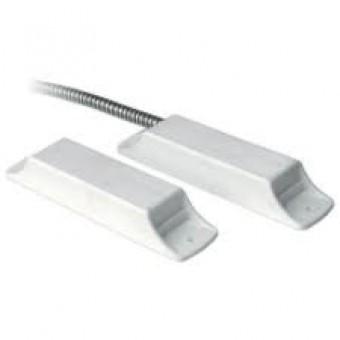

Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Контакты извещателя при работе на металлических поверхностях находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика: на расстоянии 25 мм и менее (для изделий 00, 01, 04), на расстоянии 12 мм и менее (для изделий 02, 03, 05), и в разомкнутом (не переключенном) состоянии на расстоянии 70 мм и более.
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.
Извещатели изготавливают 6 видов исполнения в соответствии с таблицей 1.
Таблица 1
Вид исполнения | Особенность конструкции | Тип применяемого геркона | Обозначение исполнения | Длина выводов, мм., тип вывода |
00 |
Без внутреннего разъема |
Нормально разомкнутый |
ПАШК 425119.008-00 |
350* Двойная изоляция |
01 |
С внутренним разъемом |
Нормально разомкнутый |
ПАШК 425119.008-01 |
|
02 |
Без внутреннего разъема |
Переключающий |
ПАШК 425119.008-02 |
350* Двойная изоляция |
03 |
С внутренним разъемом |
Переключающий |
ПАШК 425119.008-03 |
|
04 |
Без внутреннего разъема |
Нормально разомкнутый |
ПАШК 425119.008-04 |
700* Металлорукав (диаметр 6 мм) |
05 |
Без внутреннего разъема |
Переключающий |
ПАШК 425119.008-05 |
700* Металлорукав (диаметр 6 мм) |
Примечание *. По согласованию с потребителем могут изготавливаться извещатели с длиной вывода датчика, отличающиеся от указанных в таблице1, что оговаривается в договоре на поставку. |
Основные технические данные
Коммутируемый ток: | от 0,001 до 0,5 А. |
Коммутируемое напряжение: | от 0,02 до 72 В
(макс. коммутируемая мощность не более 10 Вт). |
Габаритные размеры: | |
датчика 130х30х20; | магнита 130х30х20. |
Масса не более: | |
датчика 0,1 кг; | магнита 0,15 кг. |
Диапазон температур: | от -50 до +50 °С. |
Относительная влажность: | 98% при 35 °С. |
Переходное сопротивление замкнутых контактов: | не более 0,5 Ом. |
