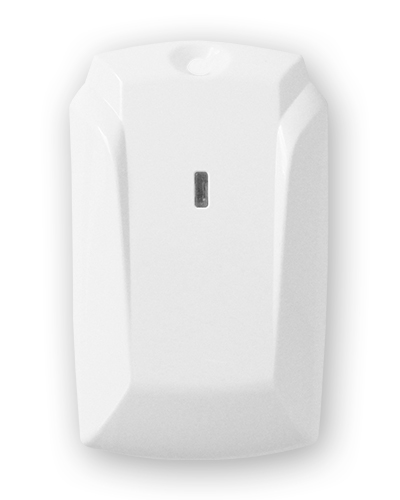

Астра-МА
Метка адреснаяНазначение
- работа в составе адресной пожарной системы Астра-А с центральным ППКОП серии Pro (Астра-812 Pro или Астра-8945 Pro)* через расширитель проводной адресный Астра-А РПА;
- прием извещений по двум ШС от безадресных устройств с релейным выходом типа «сухой контакт» и передача извещений по АЛС через РПА в ППКОП
* ППКОП версии 5_0 и выше
Особенности
- работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
- МА не обеспечивает подключение извещателей с питанием по ШС;
- контроль исправности ШС пожарного типа на обрыв и короткое замыкание;
- программирование ШС из меню ПКМ Астра Pro;
- электропитание от РПА по цепи питания АЛС.
Технические данные
| напряжение питания | от 7,0 до 27,6 |
| ток потребления, не более | 0,5 мА |
| максимальная длина интерфейса АЛС | 1000 м |
| Параметры ШС (клеммы +Z1- , +Z2-): | |
|---|---|
| - сопротивление проводов ШС, не более | 50 Ом |
| - сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее | 50 кОм |
| - время интегрирования ШС | 70 ± 10/ 300±30/ 500±50 мс |
| - сопротивление ШС для разных типов и состояний | см. таблицу ниже |
|
|
|
| габаритные размеры, не более | 87×54×28 мм |
| Условия эксплуатации: | |
|---|---|
| - температура | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP30 |
