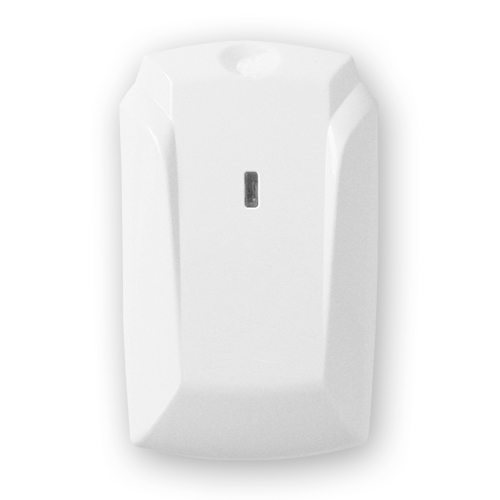

Астра-А ИЛС Изолятор линии связи

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

Назначение

Автоматическая изоляция сегмента АЛС или участка интерфейса RS-485 (с блоком расширения), в котором произошло короткое замыкание, с целью защиты и сохранения работоспособности системы при единичной неисправности линии связи, ускорения поиска места неисправности

Особенности

  • установка в адресную линию связи (АЛС) или интерфейс RS-485, формируемый ППКУП Астра-8945 Pro или Астра-812 Pro;
  • электропитание изолятора:
    • при работе в АЛС – от расширителя проводного адресного (РПА) по цепи питания АЛС,
    • при работе в интерфейсе RS-485 – от цепи питания ближайшего блока расширения;
  • изменение режимов работы изолятора с помощью лазерного пульта Астра-942

Основные данные

  • количество изоляторов:
    • в одной АЛС – до 32 шт.,
    • в одном кольцевом интерфейсе RS-485 – до 64 шт.

Технические данные

напряжение питания от 7,5 до 27,6 В
ток потребления, не более 4 мА
Максимальное сечение кабеля для подключения к клеммникам 2,5 кв. мм
габаритные размеры 87×54×28 мм
Условия эксплуатации:
- температура от -30 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30

Информативность

  • "дежурный режим (норма)"
  • "неисправность информационной линии"
  • "неисправность питания (только для АЛС)"

Типовые схемы применения

Схемы подключения ИЛС

Руководства пользователя

Астра-А ИЛС
Astra-A_ILS_en

Сертификаты

Сертификат соответствия ТР ПБ
(распространяется на изделия выпуска с 16.04.2021)

Декларация соответствия ЕАЭС

Характеристики

Модель Астра-А ИЛС
Производитель Теко
