РИП-12 ИСП.51 (РИП-12-3/17П1-Р-RS) Резервный источник питания

Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

РИП-12 ИСП.51 (РИП-12-3/17П1-Р-RS) Резервный источник питания

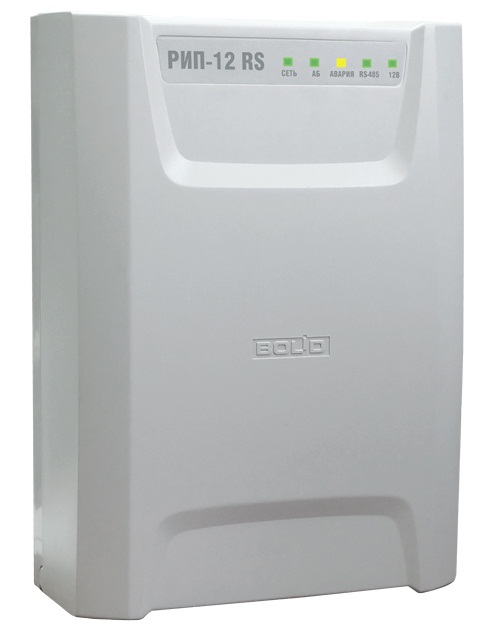

РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ АППАРАТУРЫ ОПС РИП-12 ИСП.51 (РИП-12-3/17П1-Р-RS)

Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
Компактный корпус из пластика, не поддерживающего горение.
В ИСО "Орион" "РИП-12-3-/17П1-Р-RS (РИП-12 исп.51)" взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.

  • Передача событий на пульт "С2000М" или АРМ "Орион Про":
    • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
    • "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
    • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
    • "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
    • "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
    • "Тревога взлома" (корпус РИП открыт)
    • "Отключение выходного напряжения"
  • Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
    • напряжения в сети
    • напряжения на АБ
    • напряжения на выходе
    • тока нагрузки
  • Расширенный диапазон входного напряжения сети
  • Защита с автоматическим восстановлением работоспособности от:
    • превышения выходного напряжения
    • перегрузок по выходу
    • "переполюсовки" АБ
    • замыкания клемм подключения АБ
  • Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
    • автоматическая проверка состояния АБ тестовой нагрузкой
    • измерение емкости АБ
    • расчет времени работы в резервном режиме с учетом реального тока нагрузки
    • программируемый таймер-счетчик времени наработки АБ
    • отключение АБ при ее разряде и превышении допустимого напряжения
    • автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
    • контроль тока и напряжения зарядного устройства (ЗУ)
  • Световая индикация и звуковая сигнализация:
    • наличие сетевого напряжения в сети
    • выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
    • наличие или нарушение связи по интерфейсу RS-485
    • короткое замыкание или перегрузка по выходу
    • заряд АБ
    • необходимость замены АБ или проведения технического обслуживания
    • отключение АБ при её разряде
    • неисправность ЗУ
    • отключение выхода РИП в аварийных ситуациях
  • Энергонезависимый буфер событий
  • Релейный выход для сигнала "Неисправность"
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
Технические характеристики:
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение сети (150...250) В
Выходное напряжение при питании от сети (13,6±0,6) В
при питании от АБ (10...13,6) В
Номинальный выходной ток 3 А
Максимальный выходной ток (10 мин.) 4 А
Максимальная мощность, потребляемая от сети 110 ВА
Собственный ток потребления от АБ не более 40 мА
Емкость АБ 17 А·ч
Световая индикация 5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса есть
Интерфейс RS-485, протокол Орион
Буфер событий 20 событий
Релейный выход (Неисправность») 1 шт., оптореле
Максимальные напряжение и ток коммутации реле (80 В, 50 мА)
Время технической готовности не более 6 с
Рабочий диапазон температур от -10 до +40 °C
Относительная влажность до 90% при +25 °C
Степень защиты корпуса IР30
Габаритные размеры 230х320х110 мм
Вес РИП не более 0,5 кг (с батареей не более 3,5 кг)
Средний срок службы 10 лет
Программирование РИП Программа UProg.exe
Подключение к ПК при программировании Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа настенный, навесной

Сертификаты

Сводный список сертификатов продукции (428 Кб)

Письмо о сроках действия сертификатов (2 Mб)

Сертификат соответствия ТР (922 Кб)

Документация

Методическое пособие "Техническое обслуживание системы пожарной сигнализации и СОУЭ 1 и 2 типа в ИСО "ОРИОН" (1 Mб)

Этикетка (677 Кб)

Сведения по совместимости оборудования и ПО (116 Кб)

Схемы и настройки

Схема подключения (55 Кб)


Характеристики

Модель РИП-12 ИСП.51 (РИП-12-3/17П1-Р-RS)
Производитель Болид
