SKAT-V.12DC-18 исп.5М источник бесперебойного питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

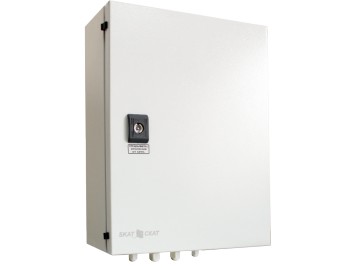

SKAT-V.12DC-18 исп.5М

12 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешний, 1 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В. Рабочий температурный диапазон от - 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.

Гарантия: 5 лет

Паспорт на прибор

Сертификация ТР ТС

Особенности. SKAT-V.12DC-18 исп.5М обеспечивает

  • питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления, включая ток заряда АКБ, не более 18 А
  • заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы
  • ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырех значений тока ограничения
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с  п.4 таблицы (при применении термодатчика АКБ, входящего  в комплект поставки)
  • автоматический переход в режим резервного питания нагрузок  от АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления не более 18 А при отключении электрической сети (режим «РЕЗЕРВ»)
  • защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
  • защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя
  • защиту от короткого замыкания клемм АКБ
  • контроль наличия АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы
  • световую индикацию режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»
  • защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя
  • возможность восстановления работоспособности изделия при подключении исправной и заряженной АКБ и отсутствии  напряжения питающей сети («холодный запуск») путем кратковременного замыкания контактов соответствующей колодки
  • формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации
  • полную пыле- и влагозащиту при неблагоприятных условиях эксплуатации.

SKAT-V.12DC-18 исп.5М. Технические характеристики

1 Напряжение питающей сети ~220 В, частотой 50 Гц с пределами изменения, В 170…250
Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 12,4 …13,8****
при отсутствии напряжения сети    ~220 В, режим «РЕЗЕРВ» 10,3…13,8
Напряжение заряда АКБ при наличии сетевого, В 13,0…13,8
Коэффициент термокомпенсации  напряжения заряда АКБ,    -мВ/ °C -18…20*
Ток нагрузки, A,не более при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
от АКБ, режим «РЕЗЕРВ» 18
Ограничение тока заряда АКБ (устанавливается перемычкой, A 18; 10; 7; 5
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,21
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,3…10,7
Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более 50
10  Мощность, потребляемая изделием от  сети без нагрузки и АКБ, ВА, не более 35
11  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12  Рекомендуемая емкость АКБ, Ач 26—100***
 13 Количество АКБ, шт. 1
14  Характеристики выходов  в формате «открытый коллектор» напряжение, не более, В 60
ток, не более, мА 70
15  Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ 4
«СЕТЬ» и «Информационные выходы» 1
16  Габаритные размеры ШхГхВ, не более, мм без упаковки 300х155х430
в упаковке 505х340х245
17  Масса, НЕТТО (БРУТТО), не более, кг 7,7 (8,2)
18  Диапазон рабочих температур, °С -40…+40
19  Относительная влажность воздуха при 25 °С, %, не более 95
20  Высота над уровнем моря, м, не более 1500
21  Степень защиты оболочкой по ГОСТ 14254-96 IP65

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если  суммарный ток, потребляемый нагрузками, 18 А и выше,  происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в паспорте
**** При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.


Характеристики

Модель SKAT-V.12DC-18 исп.5М
Производитель Бастион
