SKAT-V.12DC-18 исп.5 источник бесперебойного питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

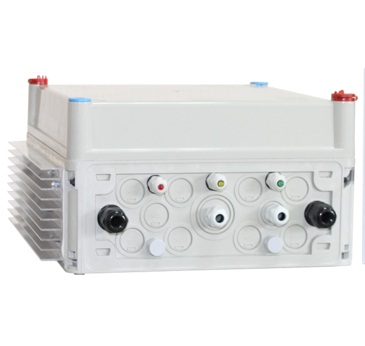

SKAT-V.12DC-18 исп.5

12 В, 18 А, уличное исполнение, класс защиты IP56, вандалоустойчивый пластиковый корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешняя 1 шт. от 26 до 200 Ач, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170—250 В. Рабочий температурный диапазон от -40 °С до +40 °С

Гарантия: 5 лет

Паспорт на прибор
Сертификация ТР ПБ
Сертификация ТР ТС

Особенности. SKAT-V.12DC-18 исп.5 обеспечивает

  • питание нагрузок (две выходных клеммных колодки) стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 таблицы и суммарным током потребления по двум выходам, включая ток заряда АКБ, не более 18 А
  • заряд  АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы
  • ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырех значений тока ограничения
  • температурную компенсацию напряжения заряда АКБ при наличии питающей сети в соответствии с  п.4 таблицы (при применении термодатчика АКБ, поставляемого отдельно)
  • автоматический переход в режим резервного питания нагрузок  от внешней АКБ постоянным напряжением согласно п.2 таблицы и суммарным током потребления по двум выходам не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»)
  • защиту от короткого замыкания в нагрузке посредством плавкого предохранителя
  • защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ
  • защиту от короткого замыкания клемм АКБ
  • контроль наличия АКБ
  • защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы
  • защиту нагрузки потребителя от аварийного повышения напряжения на выходе источника (п.12 таблицы) путем автоматического отключения нагрузок
  • светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»
  • светодиодную индикацию состояния внешней АКБ: «АКБ»
  • светодиодную индикацию состояния напряжения выхода: «ВЫХОД»
  • возможность подключения внешнего контакта (тумблера)«ВЫХОД» для оперативного включения/отключения нагрузок
  • выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов
  • возможность  параллельного подключения нескольких устройств к одной АКБ с целью увеличения тока заряда АКБ при необходимости подключения АКБ большей емкости, чем указано в п.15 таблицы; с управлением термокомпенсацией от одного ведущего устройства
  • защиту питающей сети от короткого замыкания в источнике посредством плавкого предохранителя
  • возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии  напряжения питающей сети («холодный запуск»)
  • полную пыле- влаго- защиту при неблагоприятных условиях эксплуатации.



SKAT-V.12DC-18 исп.5. Технические характеристики

1  Напряжение питающей сети, В 220 В, 50±1 Гц,
с пределами изменения 170...250 В
2  Постоянное выходное напряжение, В при наличии напряжения сети, режим «ОСНОВНОЙ» и температуре окружающей среды 25ºС от 13,0 до 13,7
при отсутствии сети, режим «РЕЗЕРВ», от АКБ от 9,5 до 13,7
3  Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25ºС, В от 13,0 до 13,7
4  Коэффициент термокомпенсации  напряжения заряда АКБ, мВ/ ºС -18…20*
5  Максимальный выходной ток, A при наличии сети 220В, режим ОСНОВНОЙ», включая ток заряда АКБ 18**
от АКБ, режим «РЕЗЕРВ» 20
6  Ограничение тока заряда АКБ (устанавливается перемычками), A 18,0;10,0;7,5;5,0
7  Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 100
8  Максимальный ток релейных выходов, мA 100
9  Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,3…10,7
10  Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ,  не более 100
11  Максимальная температура на трансформаторе, при которой происходит аварийное отключение устройства по перегреву, °С 90
12  Максимальное напряжение на выходе, при котором происходит автоматическое отключение нагрузок, В от 14,8 от 15,2
13  Мощность, потребляемая источником от  сети ВА, не более 310
14  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

15  Рекомендуемая емкость АКБ, Ач 26…100***
16  Рабочие условия эксплуатации: температура окружающей среды от -40°С до +40°С; относительная влажность воздуха до 100% при 25°С;
17  Габаритные размеры ШхВхГ, мм 300х300х170
18  Вес, Нетто (Брутто), кг (не более) 3,7 (4,4)

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки)
** Если суммарный ток, потребляемый нагрузками, 18А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее, чем указанно в таблице.

Характеристики

Модель SKAT-V.12DC-18 исп.5
Производитель Бастион
