СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN) Источник бесперебойного питания

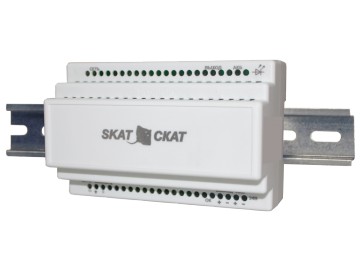

СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN)

24 В, 1,5 А. Малогабаритный корпус 139х89х65 мм, монтаж на DIN-рейку 35 мм, внешний АКБ 4,5-7 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и один информационный выход «Наличие сети» в формате «открытый коллектор», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

 Паспорт на прибор
 Сертификация ТР ПБ
 Сертификация ТР ТС
 ТР ЕАЭС 037
 Размеры для проектировщиков
 Таблица подбора ИБП
 Сертификация СТ-1
 Сертификация 969
 Bim-модель для Revit

Соответствует ГОСТ Р 53325-2012

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Назначение

Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24 В и обеспечивает (при наличии внешней АКБ) бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки  на 35 мм DIN-рейку.

Преимущества источника бесперебойного питания СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN)

широкий диапазон сетевого напряжения


высокая точность и стабильность выходных характеристик


уровень пульсаций не более 30-50 мВ


надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки


защита АКБ от глубокого разряда


надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности


разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ

Особенности СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN)

• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• световая индикация наличия АКБ;
• питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
• автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
• резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
• контроль наличия АКБ;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания;
• защита нагрузки от аварии изделия;
• выдача информационного сообщения “НАЛИЧИЕ СЕТИ” посредством контактов типа «открытый коллектор»;
• режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Технические характеристики СКАТ-2400М DIN (СКАТ ИБП-24/1,5-DIN)

1	Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В				170…242
2	Выходное напряжение постоянного тока, В	при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»			27,0…27,8
		при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»			20,0…27,8
3	Номинальный ток нагрузки, А				1,3
4	Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А				1,5
5	Максимальный ток нагрузки в режиме «РЕЗЕРВ», А				1,5
6	Ток заряда АКБ (средний), А				0,2
7	Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет, В				22,0…23,0
8	Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В				21,0…22,0
9	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более				30
10	Максимальная мощность, потребляемая от сети переменного тока, ВА,				50
11	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более				7,5
12	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
13	Рекомендуемая ёмкость АКБ, Ач				4,5—7
14	Количество АКБ, шт.				2
15	Характеристики выходов в формате «открытый коллектор»			напряжение, В, не более	60
				ток, мА, не более	50
16	Сечение провода, зажимаемого в клеммах колодок, мм2, не более				1,5
17	Габаритные размеры ШхГхВ, не более, мм		без упаковки		139х89х65
			в упаковке		152х105х70
18	Масса, НЕТТО (БРУТТО), кг, не более				0,28 (0,36)
19	Диапазон рабочих температур, °С				-10…+40
20	Относительная влажность воздуха при 25 °С, %, не более				90
21	Степень защиты оболочкой по ГОСТ 14254-96				IP20
