SKAT-24-3.0-DIN источник вторичного электропитания

Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

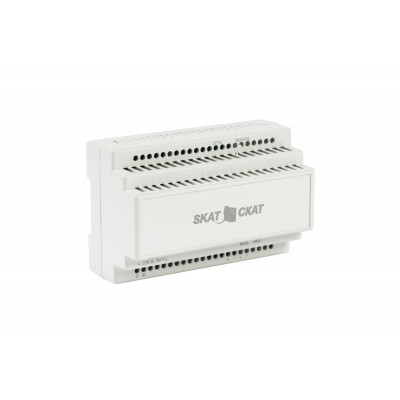

SKAT-24-3.0-DIN источник вторичного электропитания

SKAT-24-3.0-DIN

24В 3А пластиковый корпус под DIN рейку 35 мм Внешний АКБ 12-17Ач (2шт). Защита от КЗ в нагрузке, защита АКБ от глубокого разряда и переполюсовки. Размер — 139х89х65 мм

Гарантия: 5 лет
Паспорт на прибор
Сертификация ТР ТС
ТР ЕАЭС 037
Таблица подбора ИБП

Назначение

Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24 В и обеспечивает (при наличии внешней АКБ) бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки и осуществляет заряд внешней АКБ (при наличии). При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ (при наличии). При этом светодиодный индикатор «ВЫХОД» светится красным цветом, указывая на наличие выходного напряжения. Конструктивно изделие представляет собой печатную плату, расположенную в пластиковом корпусе, предназначенном для установки на 35 мм DIN-рейку.

Преимущества источника бесперебойного питания SKAT-24-3.0-DIN
широкий диапазон сетевого напряжения

высокая точность и стабильность выходных характеристик

уровень пульсаций не более 30-50 мВ

надёжность и безопасность в любых режимах работы благодаря защите выхода от КЗ и перегрузки

защита АКБ от глубокого разряда

надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

разъемные клеммные колодки для подключения сетевого напряжения, нагрузки и АКБ

Особенности SKAT-24-3.0-DIN

питание нагрузки постоянным стабилизированным напряжением в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» от внешней АКБ (при отсутствии сетевого напряжения);

автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «РЕЗЕРВ»;

оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»

автоматическое восстановление выходного напряжения после устранения причины замыкания;

индикация наличия сетевого и выходного напряжений.

Технические характеристики SKAT-24-3.0-DIN

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 160…250

2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 25,0…28,0

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 21,0…27,8

3 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при отсутствии АКБ), А 3,0

4 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при наличии внешней АКБ), А 2,5

Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ не превышает значений, указанных в п.4.

5 Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А 3,0

6 Ток заряда АКБ, А 3,0–Iнагр.*

7 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 50

8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,0…22,0

9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не боле 200

10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не боле 8,6

11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

12 Рекомендуемая емкость АКБ, Ач 12—17**

13 Количество АКБ, шт. 2***

14 Сечение провода, зажимаемого в клеммах колодок, мм2 1,5

15 Габаритные размеры ШхГхВ, не более, мм без упаковки 139х89х66

в упаковке 152х105х71

16 Масса нетто (брутто), кг 0,24 (0,36)

17 Диапазон рабочих температур, °С -10…+40

18 Относительная влажность воздуха при 25 °С, %, не более 80

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

19 Степень защиты оболочкой по ГОСТ 14254 IP20

Характеристики

Модель	SKAT-24-3.0-DIN
Производитель	Бастион

Вернуться к списку

1	Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В		160…250
2	Выходное напряжение постоянного тока, В	при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»	25,0…28,0
		при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»	21,0…27,8
3	Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при отсутствии АКБ), А		3,0
4	Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при наличии внешней АКБ), А		2,5
	Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ не превышает значений, указанных в п.4.
5	Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А		3,0
6	Ток заряда АКБ, А		3,0–Iнагр.*
7	Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более		50
8	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		21,0…22,0
9	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не боле		200
10	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не боле		8,6
11	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12	Рекомендуемая емкость АКБ, Ач		12—17**
13	Количество АКБ, шт.		2***
14	Сечение провода, зажимаемого в клеммах колодок, мм2		1,5
15	Габаритные размеры ШхГхВ, не более, мм	без упаковки	139х89х66
		в упаковке	152х105х71
16	Масса нетто (брутто), кг		0,24 (0,36)
17	Диапазон рабочих температур, °С		-10…+40
18	Относительная влажность воздуха при 25 °С, %, не более		80
	ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
19	Степень защиты оболочкой по ГОСТ 14254		IP20
