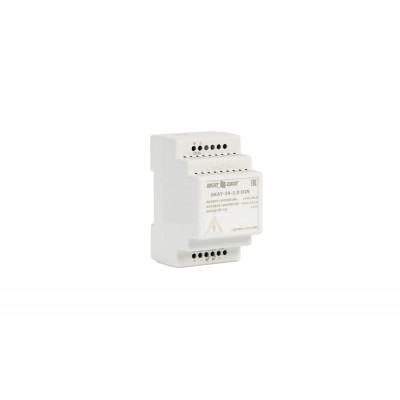

SKAT-24-1.0-DIN

24В 1А пластиковый корпус под DIN рейку 35 мм Внешний АКБ от 4,5Ач. Защита от КЗ в нагрузке, защита АКБ от глубокого разряда и переполюсовки. Размер — 53х88х71 мм

Гарантия: 5 летpdf Паспорт на прибор
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
 Таблица подбора ИБП




SKAT-24-1.0 DIN (1)
SKAT-24-1.0 DIN (2)
SKAT-24-1.0 DIN (3)
SKAT-24-1.0 DIN (4)
SKAT-24-1.0 DIN (5)
SKAT-24-1.0 DIN (6)







Изделие предназначено для электропитания радиоэлектронной аппаратуры номинальным напряжением 24В и обеспечивает бесперебойное питание систем охранно-пожарной сигнализации, устройств автоматики, домофонов, электрических кодовых замков, телекоммуникационного оборудования и др.

Изделие выпускается в исполнении на DIN рейку 35 мм и легко монтируется в стойки и электротехнические шкафы.

Устройство и работа изделия

Изделие представляет собой стабилизированный источник питания, который формирует выходное напряжение для питания нагрузки. Конструктивно изделие выполнено в виде печатной платы, которая расположена в пластиковом корпусе, предназначенном для установки  на DIN-рейку.

На плате размещены:

  • зелёный светодиодный индикатор наличия сетевого напряжения «СЕТЬ»;
  • красный светодиодный индикатор наличия выходного напряжения «ВЫХОД»;
  • разъемная клеммная колодка для подключения сетевого напряжения «СЕТЬ»;
  • разъемная клеммная колодка для подключения нагрузки «ВЫХОД»;
  • разъемная клеммная колодка «АКБ» для подключения АКБ.

ОПИСАНИЕ РАБОТЫ

При наличии напряжения питающей сети происходит питание нагрузки и одновременно осуществляется заряд АКБ. При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. При этом светодиодный индикатор «ВЫХОД» светится красным цветом и указывает на наличие выходного напряжения.

Особенности SKAT-24-1.0 DIN

  • питание нагрузки постоянным стабилизированным напряжением (см. п. 2 Таблицы 1), в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» от внешней АКБ (при отсутствии сетевого напряжения);
  • оптимальный заряд внешней АКБ при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»);
  • автоматический переход на резервное питание от АКБ (режим «РЕЗЕРВ») при отключении электрической сети;
  • защиту от переполюсовки АКБ;
  • индикацию наличия сетевого и выходного напряжений.

Технические характеристики SKAT-24-1.0 DIN

 № п/п  Наименование параметра  Значение параметра
 SKAT-12-2.0 DIN  SKAT-24-1.0 DIN
 1  Напряжение питающей сети, частотой 50 ± 1 Гц, В  150…250
 2  Выходное напряжение постоянного тока, В  в режиме «ОСНОВНОЙ»  12,0…13,8  24,0…27,5
 в режиме «РЕЗЕРВ»  10,0…13,8  21,0…27,5
 3  Максимальный ток нагрузки в режиме «ОСНОВНОЙ» (при отсутствии АКБ), А  2,0  1,0
 4  Максимальный ток нагрузки (при наличии внешней АКБ), в режиме «ОСНОВНОЙ», А  1,7  0,7
   Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ТОК НАГРУЗКИ не превышает значений, указанных в п.4.
 5  Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (60 сек в течении часа) при наличии АКБ, А, не более  2,3  1,3
 6  Максимальный ток нагрузки в режиме «РЕЗЕРВ» (при наличии внешней АКБ), А  2,0  1,0
 7  Ток заряда АКБ, А  2,0–Iнагр.*  1,0–Iнагр.*
 8 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 65  35
 9 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,0…11,2 20,0…22,4
 10 Уровень пульсации (RMS) при номинальном (максимальном суммарном) токе нагрузки, мВ, не более 100  200
11 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более  4  7
 12  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
 13  Рекомендуемая емкость внешней АКБ, А*ч   7—17**  4,5—12**
 14  Количество АКБ, шт.  1***  2***
 15  Габаритные размеры (ШхГхВ), мм  53х66х95
 16 Масса НЕТТО (БРУТТО), кг, не более  0,13 (0,16)


Характеристики

Модель SKAT-24-1.0-DIN
Производитель Бастион
