СКАТ-2400И7 RACK (СКАТ ИБП-24/4,5-2x17-RACK) источник бесперебойного питания

СКАТ-2400И7 RACK (СКАТ ИБП-24/4,5-2x17-RACK)

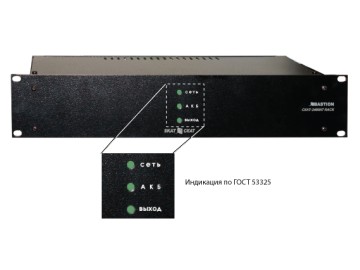

24 В, 4,5 А. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети». Защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19", высота — 2U. Корпус под 2 АКБ 7—17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач.

Гарантия: Пожизненная
Паспорт на прибор
Сертификация ТР ПБ
Сертификация ТР ТС
ТР ЕАЭС 037
Размеры для проектировщиков
Таблица подбора ИБП
Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Особенности СКАТ-2400И7 Rack (СКАТ ИБП-24/4,5-2x17-RACK)

питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);

световая индикация режимов работы светодиодными индикаторами зелёного цвета свечения;

автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;

оптимальный заряд АКБ при наличии напряжения сети;

ограничение степени разряда АКБ при отсутствии сети;

защита изделия от кратковременных замыканий в нагрузке, при коротком замыкании изделие отключает нагрузку, контролирует устранение короткого замыкания;

автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту после устранения причины замыкания;

защита нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии;

защита изделия от неправильного подключения клемм АКБ;

формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут;

функция «холодный запуск», обеспечивающая восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК».

Технические характеристики СКАТ-2400И7 Rack (СКАТ ИБП-24/4,5-2x17-RACK)

п/п Наименование параметра Значения параметра

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 170...250

2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 26,0...28,0

при отсутствии напряжения сети ~220 В,
режим «РЕЗЕРВ» 20,0...28,0

3 Напряжение заряда АКБ при наличии сетевого напряжения 27,0...28,0

4 Ток заряда АКБ, А 0,45…0,65

5 Номинальный ток нагрузки, A, не более при наличии сети ~220 В, режим
«ОСНОВНОЙ» 0…4,0*

при наличии сети ~220 В, режим
«ОСНОВНОЙ» 4,5

6 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более 4,5

ВНИМАНИЕ!
При наличии сети длительное потребление тока более 4,0А недопустимо

7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 21,0…22.0

ВНИМАНИЕ!
Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.

8 Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более 50

9 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 14,0

10 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100

11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

12 Рекомендуемая емкость АКБ, Ач внутренняя АКБ, шт. х Ач 2х17

внешняя АКБ, шт. х Ач 2х7—2х40

13 Количество АКБ, шт. 2

14 Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты) напряжение, В,
не более 60

ток, мА, не более 60

15 Сечение провода, зажимаемого в клеммах колодок, мм2 2,5

16 Габаритные размеры ШхГхВ, не более, мм без упаковки 446х414х88***

в упаковке 525х455х97

17 Масса, НЕТТО (БРУТТО), кг, не более 2,6 (3,9)

18 Диапазон рабочих температур, °С -10…+40

19 Относительная влажность воздуха при 25 °С, %, не более 95

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

20 Степень защиты оболочкой по ГОСТ 14254-2015 IP20
