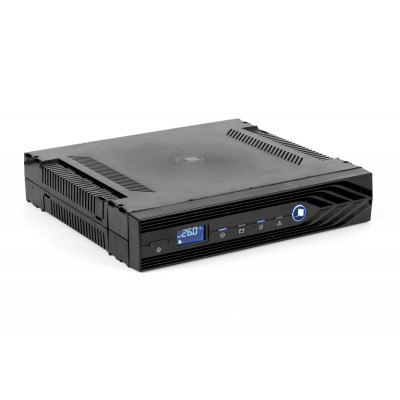

СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)
24В, 6А, и до 10А при наличии АКБ, регулируемый ток и напряжение заряда 2-х внешних АКБ емкостью 17 - 250Ач., термокомпенсация напряжения заряда АКБ. Световая индикация, LCD дисплей и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания Корпус под шкаф 19", высота 2U, размещение 2-х АКБ 17 Ач (внутренние), возможность подключения внешних АКБ: 2 х 17-250 Ач каждыйГарантия: 5 лет
Паспорт на прибор
Сертификат соответствия
Сертификация ТР ТС ТР ЕАЭС 037Таблица подбора ИБП
Bim-модель для Revit
25 080
Цена с НДС
Общий вид передней панели источника
Задняя панель ИБП СКАТ-2400 исп.6/10 RACK
Преимущества источника бесперебойного питания СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)
|
микропроцессорное управление |
|
оптимальный заряд АКБ |
|
защита аккумулятора | ||
|
холодный пуск |
|
автоматический переход на резервное питание |
|
LCD дисплей |
Особенности СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы 1 в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
- автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»;
- оптимальный заряд АКБ при напряжении сети в диапазоне, указанном в п.1 таблицы 1;
- защиту от кратковременного короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины короткого замыкания;
- защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защиту от короткого замыкания клемм АКБ;
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы 1;
- светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»; светодиодную индикацию процесса заряда АКБ: «АКБ»;
- светодиодную индикацию наличия напряжения выхода: «ВЫХОД»
- светодиодную индикацию выполнения процесса «Холодный пуск»: «ХОЛОДНЫЙ ПУСК»;
- светодиодную индикацию наличия питающих напряжений (от сети и/или АКБ): «SKAT»;
- выдачу информационного сообщения в формате «СУХОЙ КОНТАКТ» о наличии напряжения сетевого электропитания на входе изделия (клеммы «ОК «СЕТЬ»), наличия выходного напряжения (клеммы «ОК «ВЫХОД»), аварии (клеммы «ОК «АВАРИЯ»);
- защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
- возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»)
- отображение значений выходного напряжения, уровня заряда АКБ и тока заряда АКБ на встроенном LCD дисплее.
Технические характеристики СКАТ-2400 исп.6/10 RACK (СКАТ ИРП-24/6-2x17-RACK)
-
№ п/п Наименование параметра Значения параметра 1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 180…250 2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C 25,0…28,0 при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 21,0…28,0 3 Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В 27,5…28,0 4 Ток заряда АКБ, А 6- Iнагр 5 Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 6,0* от АКБ, режим «РЕЗЕРВ» 10,0 6 Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C -(36…40) ** 7 Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В 11,4…10,5 8 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,8…10,5 ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ 9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 100 10 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 15 11 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100 12 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 13 Рекомендуемая емкость АКБ, Ач внутренняя АКБ, шт. х Ач 2х17**** внешняя АКБ, шт. х Ач 2х17—2х250 14 Количество АКБ, шт. 2 15 Характеристика информационных выходов напряжение, В, не более
6060 ток, мА, не более 70 16 Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более "ВЫХОД" 1,5 «АКБ» 2,5 «измерительный АКБ», «термодатчик» и «сухие контакты» 1 17 Габаритные размеры ШхГхВ, не более, мм без упаковки 446х414х88***** в упаковке 525х455х97 18 Масса, НЕТТО (БРУТТО), кг, не более 2,5 (3,9) 19 Диапазон рабочих температур, °С -10…+40 20 Относительная влажность воздуха при 25°С, %, не более 80 ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) 21 Степень защиты оболочкой по ГОСТ 14254-20150 IP20
