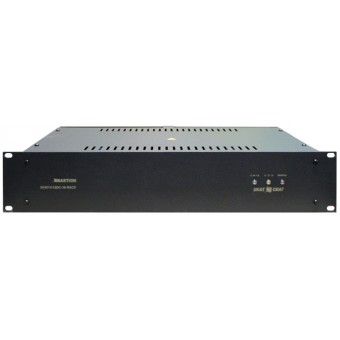

SKAT -V.12DC-18 RACK (СКАТ ИБП-12/18-RACK)
12 В, 18 А, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. Корпус для установки в 19" шкаф, высота — 2U, 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения 170...250 В.
Гарантия: 5 лет
Паспорт на приборСертификация ТР ПБ
ТР ЕАЭС 037
Таблица подбора ИБП
Сертификация 969
Bim-модель для Revit
Особенности SKAT -V.12DC-18 RACK (СКАТ ИБП-12/18-RACK)
- питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п.2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А;
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
- ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;
- температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ (входит в комплект поставки);
- автоматический переход в режим питания нагрузки от внешней АКБ постоянным напряжением согласно п.2 таблицы, с током потребления не более 20 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети. (Режим «РЕЗЕРВ»);
- защита источника и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
- световая индикациюя режима работы источника светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- функция «холодный запуск», обеспечивающая восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения нажатием на кнопку «ПУСК»;
- формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК» для внешних устройств автоматики или цепей индикации;
- возможность установки в 19'' стойку телекоммуникационного шкафа.
Технические характеристики SKAT -V.12DC-18 RACK (СКАТ ИБП-12/18-RACK)
№ п/п |
Наименование параметра |
Значения параметров |
||
1 |
Напряжение питающей сети ~220 В, частотой 50±1 Гц |
170...250 |
||
2 |
Выходное |
при наличии напряжения сети |
12,4*…13,8 |
|
при отсутствии напряжения сети |
10,3…13,8 |
|||
3 |
Напряжение заряда АКБ при наличии сетевого |
13,0…13,8 |
||
4 |
Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС |
-18…20* |
||
5 |
Ток нагрузки |
при наличии сети 220 В, режим ОСНОВНОЙ», включая ток заряда АКБ |
18*** |
|
от АКБ, режим «РЕЗЕРВ» |
18 |
|||
6 |
Ограничение тока заряда АКБ (устанавливается |
5; 7; 10; 18; |
||
7 |
Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более |
0,28 |
||
8 |
Характеристики выходов в формате «открытый коллектор» |
напряжение, не более, В |
60 |
|
ток, не более, мА |
70 |
|||
9 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
10,3…10,9 |
||
10 |
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более |
50 |
||
11 |
Мощность, потребляемая источником от сети В*А без нагрузки, не более |
25 |
||
12 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|||
13 |
Рекомендуемая ёмкость АКБ, А*ч |
26…100*** |
||
14 |
Количество АКБ, шт. |
1 |
||
15 |
Максимальное сечение |
«ВЫХОД» и «АКБ» |
2,5 |
|
при отсутствии напряжения сети |
2,5 |
|||
16 |
Габаритные размеры ШхВхГ, мм |
без упаковки |
445х415х88 |
|
в упаковке |
525х455х97 |
|||
17 |
Вес, НЕТТО (БРУТТО), кг (не более) |
3,1 (4,2) |
||
18 |
Диапазон рабочих температур, °С |
-10…+40 |
||
19 |
Относительная влажность воздуха при 25 °С, %, не более |
80 |
||
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
||||
20 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
