СКАТ-1200У (СКАТ ИБП-12/6,5-17) источник бесперебойного питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

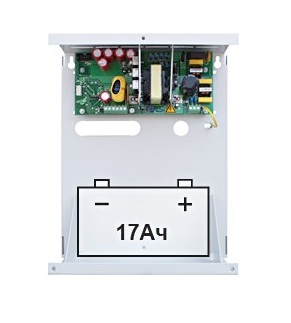

СКАТ-1200У (СКАТ ИБП-12/6,5-17)


12 В, 6,5 А. Корпус под АКБ 17 Ач, диапазон входного напряжения — 170...242 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

pdf Паспорт на прибор
cert Сертификация ТР ПБ
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
размеры Размеры для проектировщиков
 Таблица подбора ИБП
cert Сертификация СТ-1
cert Сертификация 969
pdf Bim-модель для Autocad
 Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности




Преимущества источника бесперебойного питания СКАТ-1200У (СКАТ ИБП-12/6,5-17)

микропроцессорное управление оптимальный заряд АКБ защита аккумулятора
холодный пуск автоматический переход на резервное питание

Особенности СКАТ-1200У (СКАТ ИБП-12/6,5-17)

  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • световая индикация наличия АКБ;
  • световая сигнализация (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
  • световая сигнализация (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
  • питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.5 таблицы) или при отключении электрической сети, режим «Резерв»;
  • резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
  • двухступенчатая защита АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме согласно п.6, 8);
  • автоматическая защитя (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п.3);
  • защита от короткого замыкания клемм АКБ;
  • защита от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя;
  • возможность подключения к источнику Скат-1200У источника резервного питания Скат-1200Р20, предназначенного для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
  • режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети;
  • выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек;
  • возможность диагностики источника через диагностический разъём.

Технические характеристики СКАТ-1200У (СКАТ ИБП-12/6,5-17)

1 Постоянное выходное напряжение, В В режиме «Основной» 13,2…13,95
В режиме «Резерв» 10,5…12,5
2 Номинальный ток нагрузки в режиме «Основной», А 5,5
3 Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А 6,5
4 Максимальный ток нагрузки в режиме «Резерв», А 6,5
5 Напряжение питающей сети переменного тока 50±2 Гц, В 170…242
6 Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В 11…11,5
7 Величина напряжения сети перехода в режим «Резерв», В 0…170
8 Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки, В 10,5…11
9 Величина напряжения пульсаций с удвоенной частотой сети  (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
10 Ток заряда АКБ, А 1±0,2
11 Рекомендуемая ёмкость АКБ, Ач 17
12 Тип аккумулятора: номинальным напряжением 12 В
13 Количество аккумуляторов в батарее, шт 1
14 Мощность, потребляемая от сети переменного тока, ВА, не более 160
15 Габаритные размеры, ШхВхГ, мм 230х285х120
16 Масса без АКБ НЕТТО (БРУТТО), кг, не более 2,45 (2,7)
17 Рабочие условия эксплуатации: температура окружающей среды от -10 до +40°С, относительная влажность воздуха не более 90 % при температуре +25°С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)

Характеристики

Модель СКАТ-1200У (СКАТ ИБП-12/6,5-17)
Производитель Бастион
