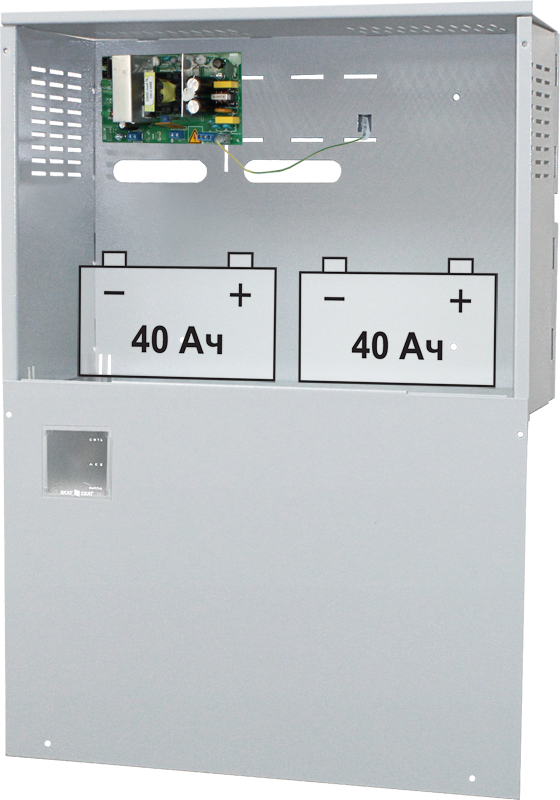

СКАТ-1200У исп. 5000 (СКАТ ИБП-12/6,5-2x40)
12 В, 6,5 А. Разборный корпус под 2 шт. АКБ 40 Ач. Время монтажа — 30 сек. Плоская упаковка, объём в упаковке в 4 раза меньше. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
Гарантия: Пожизненная
Паспорт на приборСертификация ТР ПБ
Сертификация ТР ТС
ТР ЕАЭС 037
Размеры для проектировщиков
Таблица подбора ИБП
Сертификация СТ-1
Сертификация 969
Bim-модель для Autocad
Bim-модель для Revit
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
Схема сборки корпуса РК-2/40
Конструкция корпуса и способ сборки защищены патентом № 2682654.
Преимущества источника бесперебойного питания СКАТ-1200У исп. 5000 (СКАТ ИБП-12/6,5-2x40)
микропроцессорное управление | оптимальный заряд АКБ | защита аккумулятора | |||
холодный пуск | автоматический переход на резервное питание |
Особенности СКАТ-1200У исп. 5000 (СКАТ ИБП-12/6,5-2x40)
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- световая сигнализация (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ;
- световая сигнализация (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ;
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.5 таблицы) или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»;
- двухступенчатая защита АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме;
- автоматическая защита (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п.3);
- защита от короткого замыкания клемм АКБ;
- защита от переполюсовки клемм АКБ при помощи самовосстанавливающегося предохранителя;
- возможность подключения к источнику СКАТ-1200У исп.5000 источника резервного питания СКАТ-1200Р20, предназначенного для увеличения длительности работы СКАТ-1200У исп.5000 в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено;
- режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети;
- выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек;
- возможность диагностики источника через диагностический разъём.
Технические характеристики СКАТ-1200У исп. 5000 (СКАТ ИБП-12/6,5-2x40)
1 | Постоянное выходное напряжение, В | В режиме «Основной» | 13,2…13,95 | |
В режиме «Резерв» | 10,5…12,5 | |||
2 | Номинальный ток нагрузки в режиме «Основной», А | 5,5 | ||
3 | Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А | 6,5 | ||
4 | Максимальный ток нагрузки в режиме «Резерв», А | 6,5 | ||
5 | Напряжение питающей сети переменного тока, 50±2 Гц, В | 170…242 | ||
6 | Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В | 11…11,5 | ||
7 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В | 10,5…11 | ||
8 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 30 | ||
9 | Ток заряда АКБ, А | 1 | ||
10 | Тип аккумулятора: номинальным напряжением 12 В | |||
11 | Допустимая ёмкость АКБ, Ач | 7—40 | ||
12 | Рекомендуемая ёмкость АКБ, Ач | 40 | ||
13 | Количество аккумуляторов в батарее, шт | 1 или 2* | ||
14 | Мощность, потребляемая от сети переменного тока, ВА, не более | 160 | ||
15 | Габаритные размеры, ШхВхГ, мм | 445х328х193 | ||
16 | Масса без АКБ, кг, не более | 5,9 | ||
17 | Рабочие условия эксплуатации: температура окружающей среды от -10 до +40°С, относительная влажность воздуха не более 90% при температуре +25°С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.) |
