СКАТ-1200С (СКАТ ИБП-12/1-7)

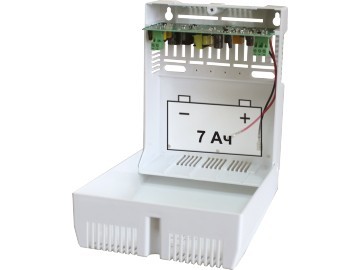

12 В, 1 А, пластиковый корпус под АКБ 7 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора Сеть, АКБ, Выход и 1 информационный выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
Гарантия: Пожизненная
Паспорт на приборСертификация ТР ПБ
Сертификация ТР ТС
ТР ЕАЭС 037
Таблица подбора ИБП
Сертификация СТ-1
Сертификация 969
Bim-модель для Autocad
Bim-модель для Revit
Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности
Преимущества новых пластиковых корпусов
- дизайн корпуса от профессиональной студии промышленного дизайна;
- компактность и вместительность;
- откидная крышка с одной точкой крепления;
- ненавязчивая светодиодная индикация;
- простое и надёжное крепление на стену позволяет использовать различные варианты крепежа;
- технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику;
- конструкция корпуса защищена патентом № 182461.
Преимущества источника бесперебойного питания СКАТ-1200С (СКАТ ИБП-12/1-7)
оптимальный заряд АКБ | защита аккумулятора | холодный пуск | |||
автоматический переход на резервное питание |
Особенности СКАТ-1200С (СКАТ ИБП-12/1-7)
- питание нагрузки постоянным стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети;
- оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»);
- автоматический переход на резервное питание от АКБ при отключении электрической сети, (режим «РЕЗЕРВ»);
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
- сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (п.1 таблицы);
- защита от переполюсовки клемм АКБ;
- сохранение работоспособности при обрыве цепи АКБ (при наличии напряжения питающей сети);
- световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»);
- световая индикация (индикатор «АКБ») наличия заряда АКБ;
- световая индикация (индикатор «ВЫХОД») наличия выходного напряжения;
- защита АКБ при коротком замыкании в нагрузке;
- защита АКБ от глубокого разряда;
- автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»;
- функция «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения;
- время технической готовности к работе не более 20 с после подключения к источнику сетевого напряжения или АКБ.
Технические характеристики СКАТ-1200С (СКАТ ИБП-12/1-7)
Входная сеть (переменного тока) | напряжение, В | 187…242 |
частота, Гц | 50±1 | |
Выходное напряжение (постоянного тока), В | режим «ОСНОВНОЙ» | 12,9…14,0 |
режим «РЕЗЕРВ» | 9,5…14,0 | |
Номинальный ток нагрузки, А | 0,9 | |
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более | 1,0 | |
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более | 1,0 | |
Ток заряда АКБ, А | 0,2…0,35 | |
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В |
10,4…11,0 | |
Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более | 50 | |
Максимальная мощность, потребляемая от сети переменного тока, ВА, не более | 25 | |
Характеристики информационного выхода ОК «Переход на резерв» | максимальный ток, не более, мA | 50 |
максимальное напряжение, не более, В | 30 | |
Аккумуляторы герметичные свинцово-кислотные | количество, шт | 1 |
номинальное напряжение, В | 12 | |
ёмкость, Ач | 4,5; 7 | |
рекомендуемая ёмкость, Ач | 7 | |
Сечение проводов подводимых к клеммам, мм2, не более | «СЕТЬ» | 1,5 |
«ВЫХОД и ОК» | ||
Рабочие условия эксплуатации: | температура окружающей среды, °С | от -10 до +40 |
относительная влажность воздуха при температуре +25 °С, не более, % | 90 | |
Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
Габаритные размеры ШхВхГ, мм, не более | 170х210х105 | |
Масса (без АКБ), кг, не более НЕТТО (БРУТТО) | 0,5 (0,7) |
