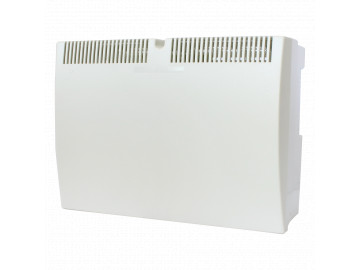

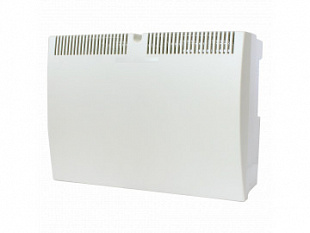

СКАТ-1200И7 (СКАТ ИБП-12/5-2x12)


12 В, 5 А. Работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 12 Ач, диапазон входного напряжения — 150...250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

pdf Паспорт на прибор
cert Сертификация ТР ПБ
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
размеры Размеры для проектировщиков
 Таблица подбора ИБП
cert Сертификация СТ-1
 Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности


skat-1200i7 (3)
schema-skat-1200-i7-new
8e89f54551c3cfee827ba4ff70033d69
8fad26f6bc7f48e8435faa8d2a409772
98dc02354d32848d31961cc15c1d9427

Преимущества источника бесперебойного питания СКАТ-1200И7 (СКАТ ИБП-12/5-2x12-П)

оптимальный заряд АКБ защита аккумулятора холодный пуск
автоматический переход на резервное питание

Особенности СКАТ-1200И7 (СКАТ ИБП-12/5-2x12-П)

  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
  • резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.4 таблицы;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ посредством предохранителя;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защита нагрузки от аварии изделия;
  • выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
  • восстановление работоспособности изделия в отсутствие напряжения сети при подключении исправной и заряженной АКБ и кратковременном замыкании контактов «холодный пуск»;
  • повышенная надёжность за счёт использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2);
  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • световая индикация наличия АКБ.

Технические характеристики СКАТ-1200И7 (СКАТ ИБП-12/5-2x12-П)

1  Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 150…250
2  Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 12,9…14,0
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 9,5…13,4
3  Номинальный ток нагрузки, A 0…4,0
4  Ток заряда АКБ, стабилизированный (средний), А 0,45…0,65
5  Максимальный ток нагрузки в режиме «ОСНОВНОЙ», кратковременно (5 сек.), А, 5
6  Максимальный ток нагрузки в режиме «РЕЗЕРВ», не более, А 5
7  Величина напряжения на АКБ, при которой индикатор «АКБ» гаснет, В 11,0…11,4
8  Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
9  Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
10  Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более 12
11  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12  Рекомендуемая ёмкость АКБ, Ач 7—12
13  Количество АКБ, шт. 2
14  Характеристики выходов в формате «открытый коллектор» напряжение, В, не более, 30
ток, мА, не более, 60
15  Сечение провода, зажимаемого в клеммах колодок, мм2, не более «ВЫХОД» и «АКБ 1,5
«СЕТЬ» 2,5
«Информационные выходы» 1
16  Габаритные размеры ШхГхВ, мм, не более без упаковки 333х240х134
в упаковке 350х247х140
17  Масса (без АКБ), НЕТТО (БРУТТО), кг, не более 1 (1,3)
18  Диапазон рабочих температур, °С -10…+40
19  Относительная влажность воздуха при 25°С, %, не более 90
ВНИМАНИЕ! Не допускается в воздухе наличие токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т.п.)
20  Степень защиты оболочкой по ГОСТ 14254-96 IP20

Характеристики

Модель СКАТ-1200И7 (СКАТ ИБП-12/5-2x12)
Производитель Бастион
