СКАТ-1200И7 RACK (СКАТ ИБП-12/5-2x17-RACK) источник бесперебойного питания

Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

СКАТ-1200И7 RACK (СКАТ ИБП-12/5-2x17-RACK) источник бесперебойного питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

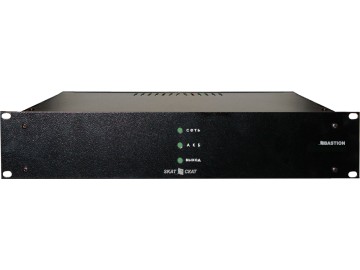

СКАТ-1200И7 RACK (СКАТ ИБП-12/5-2x17-RACK)

12 В, 5 А. Работа с 2-мя независимыми АКБ, 2 канала зарядки. Диапазон входного напряжения — 150...250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19", высота — 2U. Корпус под 2 АКБ 7-17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач.

Гарантия: Пожизненная
Паспорт на прибор
Сертификация ТР ПБ
Сертификация ТР ТС
ТР ЕАЭС 037
Размеры для проектировщиков
Таблица подбора ИБП
Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Особенности СКАТ-1200И7 Rack (СКАТ ИБП-12/5-2x17-RACK)

питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;

автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;

резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;

контроль наличия АКБ;

оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;

защита АКБ от глубокого разряда;

защита от переполюсовки клемм АКБ посредством предохранителя;

электронная защита от короткого замыкания клемм АКБ;

защита от короткого замыкания на выходе с отключением выходного напряжения;

автоматическое восстановление выходного напряжения после устранения причины замыкания;

защита нагрузки от аварии источника;

выдача информационного сообщения «НАЛИЧИЕ СЕТИ» посредством контактов типа «сухие контакты реле»;

автоматическое восстановление работоспособности источника при нажатии кнопки ПУСК и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;

повышенная надёжность за счёт использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2);

световая индикация наличия напряжения электрической сети;

световая индикация наличия выходного напряжения;

световая индикация наличия АКБ.

Технические характеристики СКАТ-1200И7 Rack (СКАТ ИБП-12/5-2x17-RACK)

п/п Наименование параметра Значения параметра

1 Напряжение питающейсети ~220 В, частотой 50±1 Гц с пределами изменения, В 170...250

2 Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 12,5...14,0

при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 9,5...12,6

3 Напряжение заряда АКБ при наличии сетевого напряжения 13,5...14,0

4 Ток заряда АКБ, А 0,45…0,65

5 Номинальный ток нагрузки, A, не более при наличии сети ~220 В, режим «ОСНОВНОЙ» 0…4,0*

при наличии сети ~220 В, режим «ОСНОВНОЙ» 4,5

6 Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более 4,5

ВНИМАНИЕ!
При наличии сети длительное потребление тока более 4,0А недопустимо

7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11

ВНИМАНИЕ!
Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.

8 Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более 50

9 Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 14,0

10 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100

11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

12 Рекомендуемая емкость АКБ, Ач внутренняя АКБ, шт. х Ач 1х17 или 2х17

внешняя АКБ, шт. х Ач 1х7—1х40

13 Количество АКБ, шт. 1 или 2

14 Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты) напряжение, В,
не более 60

ток, мА, не более 60

15 Сечение провода, зажимаемого в клеммах колодок, мм2 2,5

16 Габаритные размеры ШхГхВ, не более, мм без упаковки 446х414х88***

в упаковке 525х455х97

17 Масса, НЕТТО (БРУТТО), кг, не более 2,5 (3,9)

18 Диапазон рабочих температур, °С -10…+40

19 Относительная влажность воздуха при 25 °С, %, не более 95

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

20 Степень защиты оболочкой по ГОСТ 14254-2015 IP20

Характеристики

Модель	СКАТ-1200И7 RACK (СКАТ ИБП-12/5-2x17-RACK)
Производитель	Бастион

Вернуться к списку

п/п	Наименование параметра		Значения параметра
1	Напряжение питающейсети ~220 В, частотой 50±1 Гц с пределами изменения, В		170...250
2	Выходное напряжение постоянного тока, В	при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»	12,5...14,0
		при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»	9,5...12,6
3	Напряжение заряда АКБ при наличии сетевого напряжения		13,5...14,0
4	Ток заряда АКБ, А		0,45…0,65
5	Номинальный ток нагрузки, A, не более	при наличии сети ~220 В, режим «ОСНОВНОЙ»	0…4,0*
		при наличии сети ~220 В, режим «ОСНОВНОЙ»	4,5
6	Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более		4,5
	ВНИМАНИЕ! При наличии сети длительное потребление тока более 4,0А недопустимо
7	Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,5…11
	ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.
8	Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более		50
9	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		14,0
10	Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более		100
11	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12	Рекомендуемая емкость АКБ, Ач	внутренняя АКБ, шт. х Ач	1х17 или 2х17
		внешняя АКБ, шт. х Ач	1х7—1х40
13	Количество АКБ, шт.		1 или 2
14	Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты)	напряжение, В, не более	60
		ток, мА, не более	60
15	Сечение провода, зажимаемого в клеммах колодок, мм2		2,5
16	Габаритные размеры ШхГхВ, не более, мм	без упаковки	446х414х88***
		в упаковке	525х455х97
17	Масса, НЕТТО (БРУТТО), кг, не более		2,5 (3,9)
18	Диапазон рабочих температур, °С		-10…+40
19	Относительная влажность воздуха при 25 °С, %, не более		95
	ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
20	Степень защиты оболочкой по ГОСТ 14254-2015		IP20
