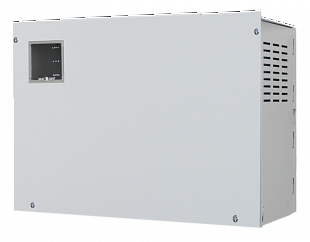

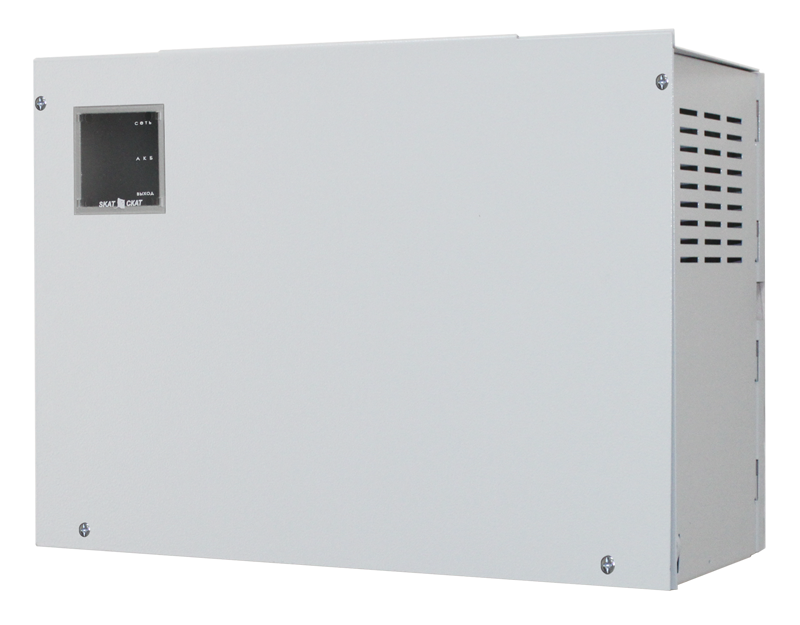

СКАТ-1200И7 исп. 5000 (СКАТ ИБП-12/5-2x40)


12 В, 5 А. Работа с 2-мя независимыми АКБ, 2 канала зарядки. Диапазон входного напряжения — 150...250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Разборный корпус под 2 шт. АКБ 40 Ач. Время монтажа — 30 сек. Плоская упаковка, объём в упаковке в 4 раза меньше.

Гарантия: Пожизненная

pdf Паспорт на прибор
cert Сертификация ТР ПБ
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
размеры Размеры для проектировщиков
 Таблица подбора ИБП
cert Сертификация 969
pdf Bim-модель для Autocad
 Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности


skat-1200-i7-isp5000

Схема сборки корпуса РК-2/40


Конструкция корпуса и способ сборки защищены патентом № 2682654.

Преимущества источника бесперебойного питания СКАТ-1200И7 исп. 5000 (СКАТ ИБП-12/5-2x40)

микропроцессорное управление оптимальный заряд АКБ защита аккумулятора
холодный пуск автоматический переход на резервное питание

Особенности СКАТ-1200И7 исп. 5000 (СКАТ ИБП-12/5-2x40)

  • питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
  • автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»;
  • резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ посредством предохранителя;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защита нагрузки от аварии источника;
  • выдача информационных диагностических сообщений с помощью световых индикаторов;
  • выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
  • автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»;
  • повышенная надёжность за счёт использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2);
  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • световая индикация наличия АКБ.

Технические характеристики СКАТ-1200И7 исп. 5000 (СКАТ ИБП-12/5-2x40)

1 Постоянное выходное
напряжение,  В 		В режиме «основной» 12,9...14,0
В режиме «резерв» 9,5...13,4
2 Номинальный ток нагрузки, А 0...4,0
3 Ток заряда АКБ, стабилизированный (средний), А АКБ 1 0,45... 0,65
АКБ 2
4 Максимальный ток нагрузки в режиме «основной»
кратковременно (5 сек.), не более, А 		5
5 Максимальный ток нагрузки в режиме «резерв», не более, А  5
6 Напряжение питающей сети, частотой 50 ± 1Гц, В 150...250
7 Величина напряжения на аккумуляторе, при которой индикатор «АКБ» гаснет, В 11,0...11,4
8 Величина напряжения на АКБ, при которой происходит автоматическое отключение нагрузки, В 10,5...11,0
9 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, не более, мВ 30
10 Корпус под АКБ ёмкостью, шт х А*ч 2 х 40
11 Номинальное напряжение АКБ, соответствующих стандарту CEI IEC 1056-1 (МЭК 1056-1), В 12
12 Максимальная мощность, потребляемая от сети переменного тока, не более, В.А 120
13 Габаритные размеры ШхВхГ, не более, мм 445х328х193
14 Масса (без АКБ), не более, кг 5,9 (6,9)
15 Ток контактов “открытый коллектор”, не более, мА 60
16 Напряжение на контактах “открытый коллектор”, не более, В 30
17 Рабочие условия эксплуатации: температура окружающей среды от –10 до +40°С, относительная влажность воздуха не более 90% при температуре +24°С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)

Характеристики

Модель СКАТ-1200И7 исп. 5000 (СКАТ ИБП-12/5-2x40)
Производитель Бастион
