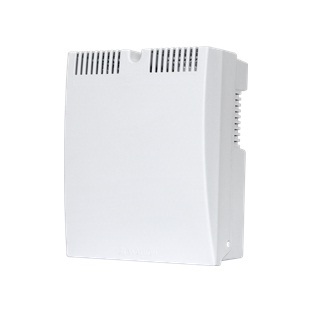

СКАТ-1200Д (СКАТ ИБП-12/2,3-7) источник бесперебойного питания пластиковый корпус

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

СКАТ-1200Д (СКАТ ИБП-12/2,3-7)

12 В, 2,3 А, пластиковый корпус под АКБ 7 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора Сеть, АКБ, Выход и 1 информационный выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

pdf Паспорт на прибор
cert Сертификация ТР ПБ
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
размеры Размеры для проектировщиков
 Таблица подбора ИБП
cert Сертификация СТ-1
cert Сертификация 969
pdf Bim-модель для Autocad
 Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Пожизненная
Пожизненная

skat-1200d


Преимущества новых пластиковых корпусов

Крепёж СКАТ-1200

  • дизайн корпуса от профессиональной студии промышленного дизайна;
  • компактность и вместительность;
  • откидная крышка с одной точкой крепления;
  • ненавязчивая светодиодная индикация;
  • простое и надёжное крепление на стену позволяет использовать различные варианты крепежа;
  • технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику.

Преимущества источника бесперебойного питания СКАТ-1200Д (СКАТ ИБП-12/2,3-7)

оптимальный заряд АКБ защита аккумулятора холодный пуск
автоматический переход на резервное питание

Особенности СКАТ-1200Д (СКАТ ИБП-12/2,3-7)

  • световая индикация наличия напряжения электрической сети;
  • световая индикация наличия выходного напряжения;
  • световая индикация наличия АКБ;
  • питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»;
  • резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
  • контроль наличия АКБ;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
  • защита АКБ от глубокого разряда;
  • защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
  • электронная защита от короткого замыкания клемм АКБ;
  • защита от короткого замыкания на выходе с отключением выходного напряжения;
  • автоматическое восстановление выходного напряжения после устранения причины замыкания;
  • защита нагрузки от аварии источника;
  • световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»);
  • световая индикация (индикатор «АКБ») наличия заряда АКБ;
  • световая индикация (индикатор «ВЫХОД») наличия выходного напряжения;
  • автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»;
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
  • возможность подключения внешних устройств посредством диагностического разъема.

Технические характеристики СКАТ-1200Д (СКАТ ИБП-12/2,3-7)

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 187…242
Выходное напряжение постоянного тока, В режим «ОСНОВНОЙ» 13,5…13,9
режим «РЕЗЕРВ» 10,5…13,9
Номинальный ток нагрузки, A, не более 1,8
Максимальный ток нагрузки в режиме «ОСНОВНОЙ», кратковременно (20 с), А, не более 2,3
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более 2,3
Ток заряда АКБ (максимальный), А 0,5
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,21
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
10  Мощность, потребляемая от сети без нагрузки, Вт, не более 6
11  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12  Рекомендуемая ёмкость АКБ, Ач 4,5—7
13  Количество АКБ, шт. 1
14  Характеристики выходов  в формате «открытый коллектор» напряжение, В, не более 30
ток, мА, не более 50
15  Габаритные размеры ШхГхВ, не более, мм без упаковки 210х169х101
в упаковке 220х180х105
16  Масса (без АКБ), НЕТТО (БРУТТО), кг, не более 0,5 (0,7)
17  Диапазон рабочих температур, °С -10…+40
18  Относительная влажность воздуха при 25 °С, %, не более 90
19  Высота над уровнем моря, м, не более 1500
20  Степень защиты оболочкой по ГОСТ 14254-96 IP20

Характеристики

Модель СКАТ-1200Д (СКАТ ИБП-12/2,3-7) пластик
Производитель Бастион
