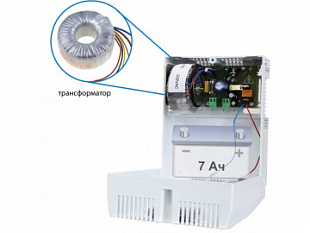

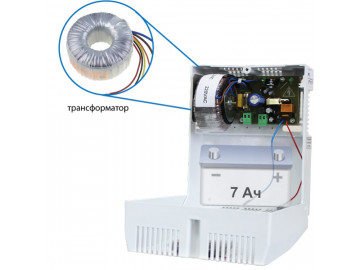

СКАТ-1200БТР (СКАТ ИБП-12/2/Tр-7)
12 В, 2 А, пластиковый корпус под АКБ 7 Ач. Низкочастотный трансформатор. Защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, холодный пуск.
Гарантия: Пожизненная
Паспорт на прибор
Сертификация ТР ТС ТР ЕАЭС 037Таблица подбора ИБП
Сертификация СТ-1 Сертификация 969
Преимущества новых пластиковых корпусов
- дизайн корпуса от профессиональной студии промышленного дизайна;
- компактность и вместительность;
- откидная крышка с одной точкой крепления;
- ненавязчивая светодиодная индикация;
- простое и надёжное крепление на стену позволяет использовать различные варианты крепежа;
- технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику;
- конструкция корпуса защищена патентом № 182461.
Преимущества источника бесперебойного питания СКАТ-1200 БТР (СКАТ ИБП-12/2/Tр-7)
|
оптимальный заряд АКБ |
|
защита аккумулятора |
|
холодный пуск |
|
автоматический переход на резервное питание |
|
трансформатор |
Особенности СКАТ-1200 БТР (СКАТ ИБП-12/2/Tр-7)
- питание нагрузки постоянным стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети;
- оптимальный заряд аккумуляторной батареи (далее по тексту АКБ) при наличии напряжения питающей сети (режим «ОСНОВНОЙ»);
- автоматический переход на резервное питание от АКБ при отключении электрической сети (режим «РЕЗЕРВ»);
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
- сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (п.1 таблицы);
- защита от переполюсовки клемм АКБ посредством самовосстанавливающего предохранителя;
- световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»);
- световая индикация (индикатор «ВЫХОД») наличия выходного напряжения;
- защита от короткого замыкания выхода путем ограничения выходного тока (режим «ОСНОВНОЙ») и отключения АКБ (режим «РЕЗЕРВ»);
- защита от короткого замыкания клемм АКБ;
- защита АКБ от глубокого разряда;
- защита выхода и нагрузки от высоковольтных наводок с проводной линии;
- функция «холодный пуск»: восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.
Технические характеристики СКАТ-1200 БТР (СКАТ ИБП-12/2/Tр-7)
| 1 | Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 180…250 | |
| 2 | Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В | 9,5…14,0 | |
| 3 | Ток нагрузки номинальный, A | 1,5 | |
| 4 | Ток заряда АКБ стабилизированный, А | 0,45…0,65 | |
| 5 | Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно, А | 2 | |
| 6 | Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более | 50 | |
| 7 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11,0 | |
| 8 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 50 | |
| 9 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 2 | |
| 10 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 11 | Рекомендуемая ёмкость АКБ, Ач | 7 | |
| 12 | Количество АКБ, шт. | 1 | |
| 13 | Сечение провода, зажимаемого в клеммах колодок СЕТЬ и ВЫХОД, мм2 | 2,5 | |
| 14 | Габаритные размеры ШхГхВ, мм, не более | без упаковки | 210х170х105 |
| в упаковке | 225х180х110 | ||
| 15 | Масса, НЕТТО (БРУТТО), кг, не более | 1,3 (1,4) | |
| 16 | Диапазон рабочих температур, °С | -10…+40 | |
| 17 | Относительная влажность воздуха при 25 °С, %, не более | 90 | |
| 18 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
