СКАТ-1200 И7 исп.1 (СКАТ ИБП-12/4-12) источник бесперебойного питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

СКАТ-1200 И7 исп.1 (СКАТ ИБП-12/4-12)

12 В, 4 А, металлопластиковый корпус под АКБ 12 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и информационный выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Гарантия: Пожизненная

pdf Паспорт на прибор
pdf Сертификация ТР ТС
pdf ТР ЕАЭС 037
размеры Размеры для проектировщиков
 Таблица подбора ИБП
cert Сертификация СТ-1
cert Сертификация 969
pdf Bim-модель для Autocad
 Bim-модель для Revit

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

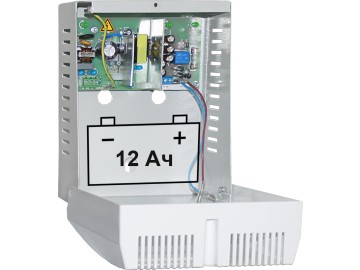

Преимущества новых металлопластиковых корпусов

Металлопластковый корпус

Сочетание изящности пластикового и надёжности металлического корпусов

  • дизайн корпуса;
  • компактность и вместительность;
  • откидная крышка — монтажный столик;
  • ненавязчивая светодиодная индикация;
  • простое и надёжное крепление на стену;
  • конструкция корпуса защищена патентом № 182461.

Преимущества источника бесперебойного питания СКАТ-1200 И7 исп.1 (СКАТ ИБП-12/4-12)

оптимальный заряд АКБ защита аккумулятора холодный пуск
автоматический переход на резервное питание

Особенности СКАТ-1200 И7 исп.1 (СКАТ ИБП-12/4-12)

  • питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
  • световая индикация режима работы: при наличии сетевого напряжения индикатор «СЕТЬ» зелёного цвета свечения включён и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» зелёного цвета свечения включён и горит ровным светом;
  • световая индикация процесса заряда АКБ: при заряде индикатор «АКБ» зелёного цвета свечения включён и горит ровным светом, при отсутствии АКБ, окончании заряда АКБ и в режиме «РЕЗЕРВ» индикатор «АКБ» не светится;
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «РЕЗЕРВ»;
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
  • ограничение степени разряда АКБ при отсутствии сети;
  • защита источника от переполюсовки клемм АКБ посредством плавкого предохранителя;
  • электронная защита от короткого замыкания клемм АКБ с восстановлением после устранения причин замыкания4
  • формирование выходного информационного сигнала «ОК СЕТЬ» в формате открытый коллектор, указывающего на наличие сетевого напряжения. При наличии сетевого напряжения выход «ОК СЕТЬ» замкнут на «ОБЩИЙ»;
  • возможность восстановления работоспособности источника при отсутствии напряжения питающей сети и подключении исправной и заряженной АКБ («холодный пуск») путём кратковременного замыкания контактов разъема «ПУСК».

Технические характеристики СКАТ-1200 И7 исп.1 (СКАТ ИБП-12/4-12)

1  Напряжение питающей сети 220 В, 50 Гц с пределами изменения, В 175…245
2  Выходное напряжение постоянного тока,  В 9,0…14,0
3  Ток нагрузки номинальный, А 0…3,5
4  Ток нагрузки предельный в режиме «ОСНОВНОЙ»
кратковременно (5 сек), А, не более 		4,0
5  Ток нагрузки предельный в режиме «РЕЗЕРВ», А,  не более 4,0
6  Максимальный ток заряда АКБ, А 0,45…0,65
7  Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки, В 10,5…11,0
8  Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика), мА, не более 30
9  Максимальная мощность, потребляемая от сети переменного тока без нагрузки, ВА, не более 5
10  Аккумуляторы герметичные свинцово-кислотные количество, шт 1
номинальное напряжение, В 12
емкость, Ач 4,5; 7; 12
11  Корпус под АКБ, Ач 12
12  Сечение проводов, подводимых к клеммам, не более, мм2 «НОЛЬ»; «ЗЕМЛЯ»; «ФАЗА» 2,5
«ОК СЕТЬ»; «ВЫХОД +12 В»;
«ОБЩИЙ» 		1,5
13 Габаритные размеры ШхВхГ, не более, мм без упаковки 170х210х136
в упаковке 175х215х140
14  Масса (без АКБ), НЕТТО (БРУТТО), кг, не более 1,0 (1,1)
15  Характеристики выхода  в формате «открытый коллектор» напряжение, В, не более 50
16  ток, мА, не более 60
17  Диапазон рабочих температур, °С -10…+40
18  Относительная влажность воздуха при температуре +25°С, %, не более 90
19  Степень защиты оболочкой по ГОСТ 14254-96 IP20

Характеристики

Модель СКАТ-1200 И7 исп.1 (СКАТ ИБП-12/4-12)
Производитель Бастион
