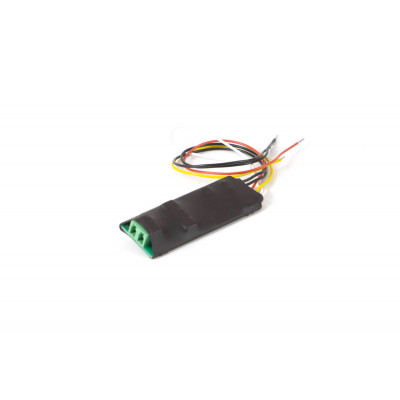

Модуль передачи извещений

Модуль передачи извещений предназначен для передачи информационных сигналов о состоянии ИБП 12/24 В на адресный приёмно-контрольный прибор, работающий с программируемым технологическим шлейфом. Рекомендуем использовать источники бесперебойного питания с информационными выходами типа ОК/реле производства БАСТИОН (например, серии СКАТ).
Гарантия: 5 лет
Паспорт на прибор

Модуль передачи извещений подключается между ИБП и приёмно-контрольным устройством адресной системы (далее по тексту ПКП). Устройство задаёт одно из пяти возможных сопротивлений шлейфа ПКП, соответствующих следующим состояниям ИБП:

обрыв соединительного шлейфа — 40 кОм;

авария питания — 20 кОм;

неисправность батареи — 2,9 кОм;

авария сети 220 В — 1,5 кОм;

восстановление питания — 0,9 кОм.

Для корректного отображения этих состояний на головном контроллере адресной системы необходимо программно задать интервалы сопротивлений программируемого технологического шлейфа ПКП, таким образом, чтобы перечисленные выше значения сопротивлений модуля не находились близко к порогу срабатывания (Рис.1)

Рис. 1

Технические характеристики Модуль передачи извещений (МПИ)

1 Напряжение питания, В Перемычка «12/24 В» замкнута 12

Перемычка «12/24 В» разомкнута 24

2 Тип ППК Программируемый, с возможностью установки состояний согласно таблице 2

3 Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм Состояние 1 «ОБРЫВ ШС» >20

Состояние 2 «АВАРИЯ ПИТАНИЯ» 20

Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» 2,9

Состояние 4 «АВАРИЯ СЕТИ 220 В» 1,5

Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» 0,9

4 Габаритные размеры ШхГхВ, не более, мм без упаковки 65х22х18

в упаковке 80х80х40

5 Масса, НЕТТО (БРУТТО), кг, не более 0,04 (0,05)

6 Диапазон рабочих температур, °С -10…+40

7 Относительная влажность воздуха при 25 °С, %, не более 80

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

8 Степень защиты оболочкой по ГОСТ 14254 IP20

Характеристики

Модель	Модуль передачи извещений
Производитель	Бастион

Вернуться к списку

1	Напряжение питания, В	Перемычка «12/24 В» замкнута	12
1	Напряжение питания, В	Перемычка «12/24 В» разомкнута	24
2	Тип ППК		Программируемый, с возможностью установки состояний согласно таблице 2
3	Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм	Состояние 1 «ОБРЫВ ШС»	>20
		Состояние 2 «АВАРИЯ ПИТАНИЯ»	20
		Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ»	2,9
		Состояние 4 «АВАРИЯ СЕТИ 220 В»	1,5
		Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ»	0,9
4	Габаритные размеры ШхГхВ, не более, мм	без упаковки	65х22х18
4	Габаритные размеры ШхГхВ, не более, мм	в упаковке	80х80х40
5	Масса, НЕТТО (БРУТТО), кг, не более		0,04 (0,05)
6	Диапазон рабочих температур, °С		-10…+40
7	Относительная влажность воздуха при 25 °С, %, не более		80
	ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
8	Степень защиты оболочкой по ГОСТ 14254		IP20
