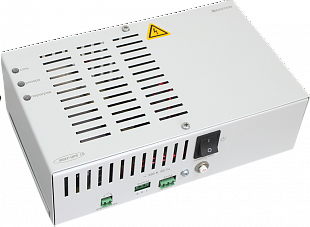

SKAT-UPS 500/300 DIN

SKAT-UPS 500/300 DIN


220 В, 500 ВА, (300 Вт), внутренний АКБ 7 Ач, время резерва 2—10 мин., холодный старт, модифицированный синус, световая индикация режимов работы. Внешний управляющий контакт, раъемные клеммы подключения. Металлический корпус, крепление на DIN-рейку, для размещения в шкафах управления промышленной автоматизации. АКБ в комплект поставки не входит.


Гарантия: 5 лет

Паспорт на прибор

Сертификация ТР ТС

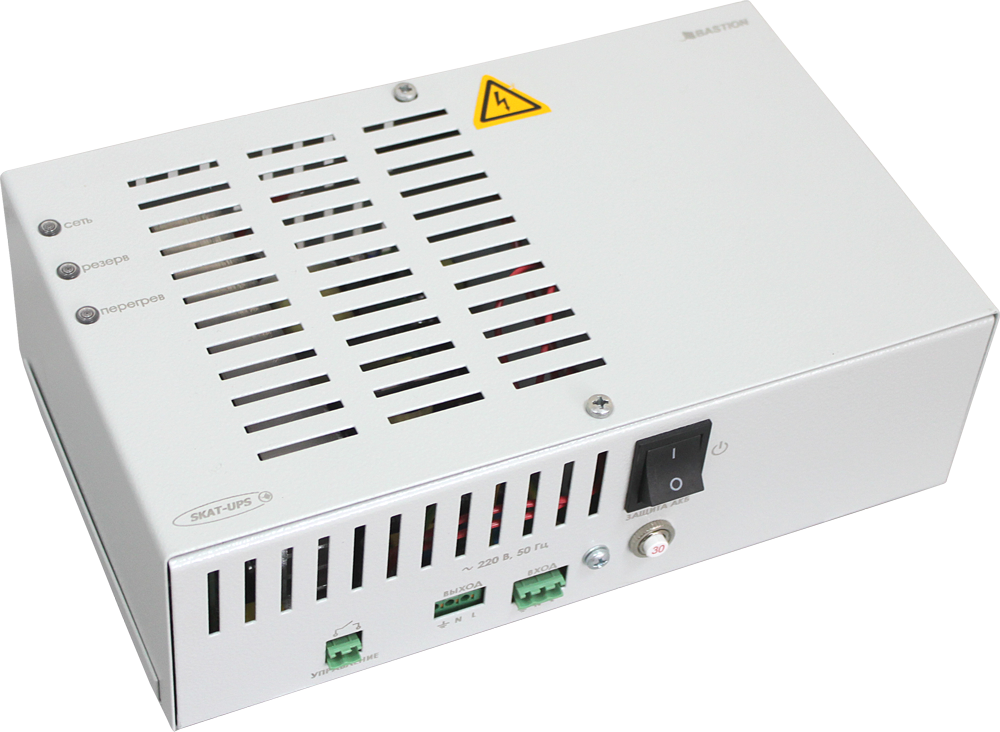

Источник бесперебойного питания SKAT-UPS 500/300 DIN предназначен для обеспечения качественным электропитанием оборудования промышленной автоматики мощностью до 500 ВА.
Компактный металлический корпус оснащен удобным креплением на DIN-рейку и позволяет свободно разместить источник внутри шкафа автоматики.
В случае отключения электроэнергии источник продолжает питать оборудование за счет встроенной аккумуляторной батареи емкостью 7 Ач.
Источник защищает от высоковольтных импульсов напряжения, а также обеспечивает плавный пуск подключенного оборудования.



Особенности. SKAT-UPS 500/300 DIN обеспечивает

  • питание нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500 ВА / 300 Вт
  • защиту нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи, режим «РЕЗЕРВ»
  • эквивалентную синусоидальной форму выходного напряжения в режиме «РЕЗЕРВ»
  • оптимальный заряд АКБ при наличии напряжения питающей сети в допустимых пределах (см. п.1 таблицы), режим «ОСНОВНОЙ»
  • автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона (см. п.1 таблицы) или при отсутствии напряжения электрической сети
  • защиту АКБ от глубокого разряда
  • защиту источника от короткого замыкания в нагрузке и перегрева в режиме «РЕЗЕРВ» (автоматическое отключение выходного напряжения при коротком замыкании и/или перегреве)
  • возможность оперативного отключения изделия от источника сетевого напряжения и АКБ с помощью выключателя
  • индикацию режимов работы изделия с помощью светодиодных индикаторов
  • возможность подключения внешнего контакта, управляющего  изделием.

SKAT-UPS 500/300 DIN. Технические характеристики

Напряжение питающей сети, частотой 50±1Гц, без перехода на питание от АКБ при 100% нагрузке, В 185…250
Напряжение питающей сети, при котором происходит переход в режим «РЕЗЕРВ» (питание нагрузок от АКБ), В 182…188
245…255
Номинальная выходная мощность                  Полная, ВА  500
Активная, Вт 300
Мощность, потребляемая от сети, без нагрузки, ВА, не более 10
Среднеквадратичное значение выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ), В 210…235
Форма выходного напряжения эквивалентная синусоидальной
Время работы в режиме «РЕЗЕРВ» при максимальной мощности активной нагрузки, мин., не менее         2*
Время работы в режиме «РЕЗЕРВ» при мощности активной нагрузки 150 Вт, мин., не менее         10*
Время контроля устойчивости сетевого напряжения при переходе в режим «ОСНОВНОЙ», с, не более 20**
10  Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение  выходного напряжения в режиме «РЕЗЕРВ», В 10,5…11,0
11  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12  Рекомендуемая емкость АКБ, Ач 7***
13  Количество АКБ, шт.

1
14  Напряжение ограничения тока заряда АКБ, В 13,5…13,8
15  Ток заряда АКБ, А, не более 0,85…1,25
16  Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,25
17  Сечение провода, зажимаемого в клеммах колодок, мм2, не более 2,5
18  Габаритные размеры ГхШхВ, не более, мм без упаковки 276х90х178
в упаковке 350х100х240
19  Масса, НЕТТО (БРУТТО), кг, не более 2,3(2,6)
20  Диапазон рабочих температур, °С -25…+40****
21  Относительная влажность воздуха при 25 °С, %, не более 95
22  Степень защиты оболочкой по ГОСТ 14254-96 IP20

*       при полностью заряженной АКБ
**     в режиме «РЕЗЕРВ» во время контроля устойчивости входного сетевого напряжения изделие продолжает питать нагрузку от АКБ
***   АКБ в комплект поставки не входит
****  Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше +50 °С.



Характеристики

Модель SKAT-UPS 500/300 DIN
Производитель Бастион
