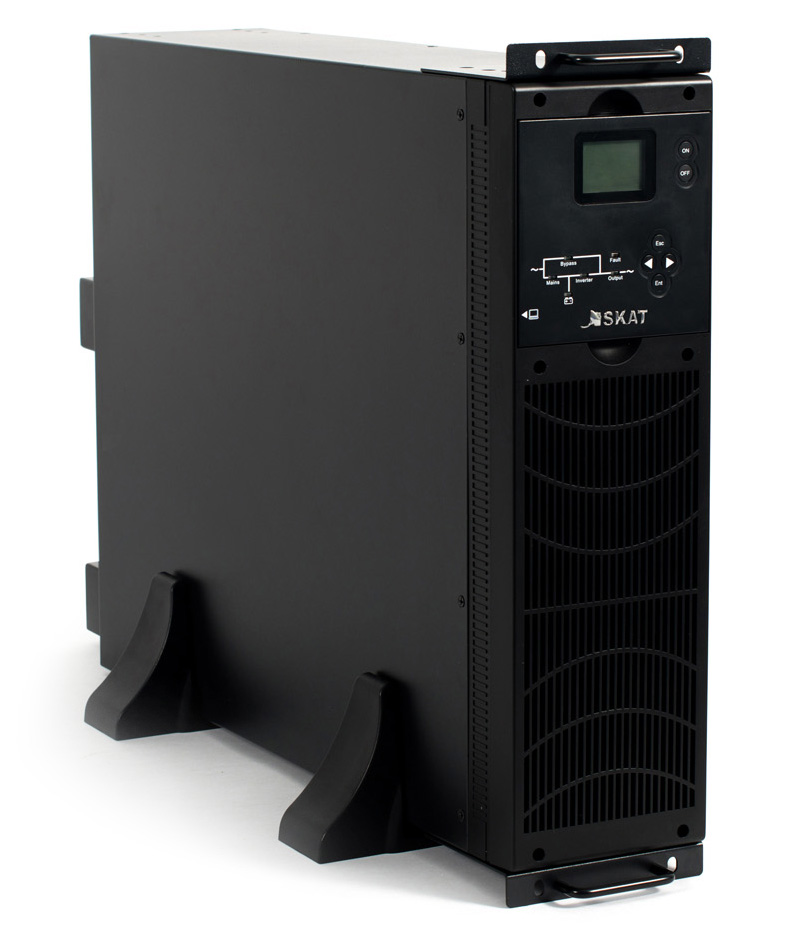

ИБП SKAT-UPS 6 000 RACK
220 В, 6 кВА (5,4 кВт) On-Line, синусоидальная форма выходного напряжения, длительный резерв, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое количество АКБ для работы –16/18/20 шт. (выбирается пользователем), горячая замена АКБ, холодный старт, минимальная требуемая ёмкость 40 Ач. Ток заряда АКБ — 6 А, режим «ECO», функция удаленного аварийного отключения выходного напряжения (EPO), стабилизация выходной частоты 50 Гц при входной 45—55 Гц, Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля CX 504. Каскадирование до 4-х источников для увеличения мощности (масштабирование) Настольная установка и установка в 19" шкаф (высота 3U). Уникальный ИБП для длительного резерва всего объекта. Время автономной работы зависит только от ёмкости АКБ.
Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т. д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания SKAT-UPS 6000 RACK. Основные преимущества перед обычными источниками питания — высокая мощность: до 6000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
SKAT-UPS 6000 RACK предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии On-Line (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим, и наоборот.
Возможность подключения SNMP-модуля CX-504
Преимущества ИБП SKAT-UPS 6000 RACK
|
Микропроцессорное управление |
|
Длительный резерв |
|
Чистый синус на выходе |
|
Режим «байпас» (подключение напрямую) |
| 1 | Номинальное входное напряжение (Uном), В | заводская установка | 220 | ||
| настраивается пользователем | 220/230/240 | ||||
| 2 | Входной режим | 1 фаза + земля | |||
| 3 | Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузке, В | 120…276 | |||
| 4 | Номинальная частота входного напряжения (авто-определение), Гц | 50 / 60 | |||
| 5 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 45±0,5…55±0,5 / 54±0,5…66±0,5 | |||
| 6 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном | заводская установка Uном=220 В | -45%; +25% | ||
| настраивается пользователем | верхняя граница | Uном=220 В | +5%; +10 %; +15 %; +20 %; +25 % | ||
| Uном=230 В | +5%; +10 %; +15 %; +20 % | ||||
| Uном=240 В | +5%; +10 %; +15 % | ||||
| нижняя граница | - 20 %; - 30 %; - 45 % | ||||
| 7 | Диапазон частоты входного напряжения, настраиваемый пользователем, % | ±1; ±2; ±4; ±5; ±10 | |||
| 8 | Диапазон входного напряжения, в котором изделие переходит в режим ECO, В | в соответствии с п.6 | |||
| 9 | Входной коэффициент мощности, не менее | 0,99 | |||
| 10 | Выходной режим | 1 фаза + земля | |||
| 11 | Номинальная выходная мощность | Полная, ВА | 6 000* | ||
| Активная, Вт | 5 400* | ||||
| 12 | Номинальное выходное напряжение, В | заводская установка | 220 | ||
| настраивается пользователем | 220/230/240 | ||||
| 13 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1 | |||
| 14 | Частота выходного напряжения, режим «РЕЗЕРВ» (питание от АКБ), Гц | 50/60 ±0,1% | |||
| 15 | Скорость синхронизации частоты, Гц/с | 1 | |||
| 16 | Выходной коэффициент мощности, не менее | 0,9 | |||
| 17 | Форма выходного напряжения | синусоидальная | |||
| 18 | Коэффициент нелинейных искажений (КИ) выходного напряжения,%, не более | линейная нагрузка | 2 | ||
| нелинейная нагрузка | 5 | ||||
| 19 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 90 | ||
| режим «ECO» | 97 | ||||
| 20 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| 21 | Перегрузочные способности | режим «ОСНОВНОЙ» | нагрузка ≤110% - менее 3 мин; ≤125% - менее 30 сек; ≤150% - менее 1 сек; ≥150% немедленное выключение ИБП | ||
| режим «РЕЗЕРВ» | нагрузка ≤110% - менее 30 сек; ≤125% - менее 1 сек; ≤150% - менее 200 мс; ≥150% немедленное выключение ИБП | ||||
| перегрев | режим «ОСНОВНОЙ» | переключение на «БАЙПАС» | |||
| режим «РЕЗЕРВ» | немедленное выключение ИБП | ||||
| низкий уровень заряда АКБ | Оптическая и звуковая сигнализация и немедленное выключение | ||||
| 22 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 0 | ||
| в режим «ECO», мс, не более | 15 | ||||
| в режим «РЕЗЕРВ», мс, не более | 0 | ||||
| 23 | Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс | 15 | |||
| 24 |
Тип АКБ: герметичные клапанно-регулируемые VRLA свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
||||
| 25 |
Рекомендуемая ёмкость АКБ, Ач
|
40 - 200** | |||
| 26 | Количество АКБ (настраивается пользователем), шт. | 16/18/20 | |||
| 27 | Ток заряда АКБ (оптимально 10% от ёмкости АКБ), А, не более | 6 | |||
| 28 | Напряжение заряда, В | стандартное: 192В; опционально: 216 или 240В | |||
| 29 | Акустический шум на расстоянии 1м, дБ, не более | 55 | |||
| 30 | Программное обеспечение (ПО) | UPSilon 2000Power Management software | |||
| 31 | Интерфейсы |
USB, RS-232,EPO, параллельный порт х2шт; опционально: SNMP card |
|||
| 32 | Входные контакты | клеммная колодка | |||
| 33 | Выходные контакты | клеммная колодка | |||
| 34 | Дисплей (LED & LCD) | поворотный | |||
| 35 | Установка | башня / стойка 19'' | |||
| 36 | Габаритные размеры ШхГхВ, не более, мм | без упаковки и кронштейнов | 443х580х131(3U) | ||
| в упаковке | 575х555х205 | ||||
| 37 | Масса, НЕТТО (БРУТТО), кг, не более | 23 (26) | |||
| 38 | Диапазон рабочих температур, °С | 0…+40 | |||
| 39 | Относительная влажность воздуха при 25°С (без конденсации), %, не более | 80 | |||
| 40 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |||
* Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50 °С.
** АКБ в комплект поставки не входят
SKAT-UPS 6000 RACK (240 В)
Таблица примерного времени резерва, час
| Емкость АКБ, Ач | Нагрузка, ВА | |
| 3000 | 5000 | |
| 20х40 | 1ч 50мин | 1ч 10мин |
| 20х65 | 3ч 00мин | 1ч 55мин |
| 20х100 | 5ч 35мин | 2ч 50мин |
| 20х120 | 7ч 15мин | 3ч 30мин |
| 20х150 | 8ч 55мин | 4ч 55мин |
| 20х200 | 12ч 55мин | 7ч 05мин |
| 20х250 | 16ч 30мин | 9ч 50мин |
SKAT-UPS 6000 RACK (216 В)
Таблица примерного времени резерва, час
| Емкость АКБ, Ач | Нагрузка, ВА | |
| 3000 | 5000 | |
| 18х40 | 1ч 30мин | 45мин |
| 18х65 | 2ч 30мин | 1ч 30мин |
| 18х100 | 5ч | 2ч 30мин |
| 18х120 | 6ч 30мин | 3ч |
| 18х150 | 8ч | 4ч 30мин |
| 18х200 | 10ч | 6ч 30мин |
| 18х250 | 13ч 30мин | 8ч |
SKAT-UPS 6000 RACK (192 В)
Таблица примерного времени резерва, час
| Емкость АКБ, Ач | Нагрузка, ВА | |
| 3000 | 5000 | |
| 16х40 | 1ч 15мин | 30мин |
| 16х65 | 2ч 15мин | 1ч |
| 16х100 | 4ч 30мин | 2ч |
| 16х120 | 5ч 30мин | 2ч 30мин |
| 16х150 | 7ч | 4ч |
| 16х200 | 9ч | 5ч 30мин |
| 16х250 | 12ч | 7ч |
Особенности. SKAT-UPS 6 000 RACK обеспечивает
- качественное, бесперебойное, эффективное и надежное питание нагрузок с номинальным напряжением питания 220/230/240 В переменного тока и суммарной потребляемой мощностью до 6 кВА
- многофункциональную защиту электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения
- технологию on-line, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза)
- правильную синусоидальную форму выходного напряжения для питания нагрузки
- высокую точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах
- стабильную частоту выходного напряжения в режиме «РЕЗЕРВ»
- подавление импульсов высоковольтных и высокочастотных помех
- повышение надежности системы по обеспечению бесперебойного питания нагрузки за счет автоматического шунтирования (режим «БАЙПАС»)
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ
- светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а так же звуковую сигнализацию о разряде и неисправностях
- возможность увеличения длительности автономного режима путем подключения дополнительных АКБ или повышения ёмкости каждой АКБ
- возможность горячей замены АКБ
