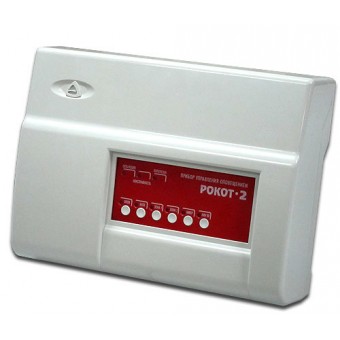

Рокот-2 прибор управления оповещением

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

Рокот-2 прибор управления оповещением

Назначение

    Система речевого оповещения пожарная «Рокот» (в дальнейшем - система) предназначена для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.
    Система состоит из прибора управления «Рокот-2» (в дальнейшем - прибор) и акустических систем «АС-2», «АС-3» (в дальнейшем - АС), подключенных с помощью соединительных линий.

Особенности

  • Четыре выхода подключения линий оповещения (ЛО), разделенные на две независимые зоны оповещения.
  • Подключение к каждой ЛО до 10 акустических систем (АС).
  • Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания.
  • Выход подключения линии светового оповещения (ЛСО) защищенный от перегрузки и короткого замыкания.
  • Воспроизведение записанных изготовителем или пользователем речевых сообщений.
  • Трансляция сигналов с линейного или микрофонного входов.
  • Отдельный вход для подключения внешних сигналов оповещения.
  • Линейный выход для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.
  • Включение оповещения как от прибора пожарной сигнализации (ППКОП), так и в ручном режиме с панели управления или выносной кнопки дистанционного управления.
  • Контроль наличия резервной аккумуляторной батареи (АБ) и защита ее от глубокого разряда.
  • Защита от короткого замыкания и переполюсовки выводов АБ.
  • Непрерывный контроль линий управления и периодический автоматический контроль ЛО и ЛСО на отсутствие замыканий или обрывов.
  • Отдельный выход для контроля исправного состояния системы оповещения.
  • Возможность использования тестового оповещения для проверки работы системы.
Основные сведения

    Прибор имеет три входа для подключения линий управления (ЛУ):
  • Вход управления ЛУ1 для автоматического включения прибора в режим оповещения по сигналу от прибора пожарной сигнализации.
  • Вход управления ЛУ2 для ручного включения прибора в режим оповещения от кнопки дистанционного управления. Кроме того, с использованием этой кнопки возможен перевод прибора в состояние задержки начала оповещения и отмены задержек оповещения.
  • Вход управления УПРТ для автоматического включения прибора в режим трансляции внешнего сигнала с входа ТВХ (например, сигналов ГО и ЧС).
Прибор имеет три сигнальных входа для подключения источников звукового сигнала:
  • Вход ТВХ - для подключения внешнего источника сигнала трансляции.
  • Вход МК - для подключения микрофона.
  • Вход ЛВХ - линейный вход для подключения источника звукового сигнала при трансляции и записи собственных сообщений.
Выходы прибора:
  • Четыре выхода ЛО1...ЛО4 для подключения линий оповещения. ЛО1 и ЛО2 объединены в первую зону оповещения, а ЛО3 и ЛО4 - во вторую. К каждой ЛО может быть подключено параллельно до 10 АС, имеющих согласующий трансформатор (АС-2-2, АС-2-4, АС-3-2, АС-3-4). Допускается также последовательно-параллельное подключение двух или четырех АС номинальным входным сопротивлением 4 Ом (АС-2-1, АС-2-3, АС-3-1, АС-3-3).
  • Выход ЛСО для подключения линии светового оповещения.
  • Линии ЛО и ЛСО контролируются автоматически через каждые двадцать секунд при работе в дежурном режиме. Прибор определяет неисправность при обрыве или коротком замыкании линии в любой ее точке.
  • Выход ЛВЫХ для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.
  • Выход "Неисправность" для сигнализации о состоянии прибора.
Прибор имеет следующие основные режимы работы:
  • дежурный;
  • оповещение по первой зоне;
  • оповещение по двум зонам;
  • блокировка тревожного оповещения;
  • трансляция сигнала с линейного или микрофонного входа;
  • трансляция сигнала с внешнего источника;
  • защита от глубокого разряда АБ.
Служебные режимы работы:

  • калибровка прибора;
  • запись кодового числа разблокировки клавиатуры;
  • запись речевых сообщений;
  • тестирование системы.
Совместимость

    Прибор "Рокот-2" предназначен для работы совместно с приемно-контрольными приборами серий Гранит, Карат, Циркон, Кварц, Пирит производства НПО "Сибирский Арсенал", ООО "Альфа-Арсенал" или аналогичными приборами других производителей, имеющими выход включения оповещения типа "открытый коллектор" либо "нормально разомкнутые контакты реле".

Технические характеристики
Количество зон оповещения 2
Количество линий речевого оповещения в каждой зоне 2
Максимальное количество подключаемых к каждой линии оповещения акустических систем типа АС-2-2 (АС-2-4, АС-3-2, АС-3-4) 10
Максимальное количество подключаемых к каждой линии оповещения акустических систем типа АС-2-1 (АС-2-3, АС-3-1, АС-3-3) 4
Уровень звукового давления на расстоянии 1 м от АС-2-2 (АС-2-4, АС-3-2, АС-3-4), не менее 90 дБ
Уровень звукового давления на расстоянии 1 м от АС-2-1 (АС-2-3, АС-3-1, АС-3-3), не менее 93 дБ
Максимальная мощность усилителя звуковой частоты, не менее 60 Вт
Напряжение питания сети переменного тока 50 Гц 165....253 В
Ток, потребляемый от аккумулятора в дежурном режиме (при отсутствии сетевого напряжения) 70 мА
Номинальная емкость АКБ (не входит в комплект) 7 Ач
Диапазон рабочих температур -10...+55 °С
Масса прибора, не более 3 кг
Габаритные размеры 290х210х95 мм


Рокот-2 - система речевого оповещения пожарная. Техническое описание прибора управления.

Характеристики

Модель Рокот-2
Производитель Сибирский арсенал
