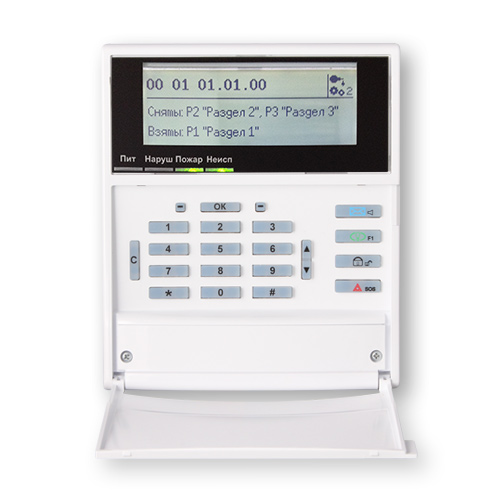

Астра-812 Pro прибор приемно-контрольный

Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

Астра-812 Pro прибор приемно-контрольный

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

Назначение

Особенности

встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
монохромный ЖК-дисплей для отображения системной информации
встроенная клавиатура
четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
встроенный звуковой сигнализатор
два входа питания (основной и резервный) по ГОСТ Р 53325;
2 программируемых входа охранного/технологического типа:

клеммы «Z1-GND» - свободны для назначения пользователем, могут использоваться для контроля исправности источников питания ППКУП согласно ГОСТ Р 53325,
клеммы «Z2-GND» - свободны для назначения пользователем, не могут использоваться для контроля источников питания;

входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
6 встроенных программируемых выходов:

2 сигнальных слаботочных реле типа «сухой контакт»,
1 силовое реле,
3 выхода типа «открытый коллектор»;

встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РРП Астра-РИ-М, РР Астра-Z, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, БР Астра-823/824;
USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
один универсальный слот для установки одного из следующих сменных модулей (модули в комплект поставки ППКУП не входят, поставляются отдельно):

Астра-GSM (ПАК Астра) (2 SIM-карты, обеспечивает взаимодействие с сервером ПАК Астра в GPRS-канале, дозвон в GSM сетях с речевыми сообщениями, передачу и получение SMS),
Астра-LAN (ПАК Астра) (обеспечивает обмен информацией с сервером ПАК Астра в сетях с TCP/IP с целью удаленного мониторинга и управления ППКУП средствами мобильного, веб приложений, АРМ ПЦО),
Астра-RS-485 (обеспечивает ППКУП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для связи с ПК через блок сопряжения Астра-984 или для организации кольцевого интерфейса с целью обеспечения требований СП 484.1311500.2020);

обеспечение требований СП 484.1311500.2020 по единичной неисправности линий связи при организации пожарной сигнализации – каждый блок расширения, установленный вне поста охраны, защищается по входу и выходу при помощи изоляторов Астра-А ИЛС. Количество ИЛС до 64 в одном кольцевом интерфейсе RS-485*;
постановка на охрану/снятие с охраны осуществляется:

с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (клавиатуры Астра-КТМ-С),
идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand, а также через радиоканальный RFID считыватель Астра-8531,
с использованием PIN кодов, вводимых через клавиатуру ППКУП Астра-812 Pro, ПКУ Астра-814 Pro, радиоканальной клавиатуры Астра-8131 либо через модуль "Монитор" ПКМ Астра-Pro,
с использованием радиоканальных брелоков РПДК Астра-РИ-М,
дистанционно через SMS команды от 8-ми пользователей по паролям,
через мобильное приложение Security Hub (при условии установки модулей Астра-GSM (ПАК Астра)/ Астра-LAN (ПАК Астра));

программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.

* Обеспечивается в ППКУП версии 5_5 и выше

Основные данные

общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 (встроенному и дополнительному) – до 64
суммарное количество подключаемых адресных расширителей РРП Астра-РИ-М, РР Астра-Z, РПА Астра-А – до 16* (при отключенном встроенном радиомодуле МРР-РИ-М)
общее количество поддерживаемых адресных устройств – до 999*, из них:

количество радиоустройств системы Астра-РИ-М – до 192
количество радиоустройств системы Астра-Zитадель – до 999*
количество адресных проводных устройств системы Астра-А – до 999*

количество поддерживаемых беспроводных пультов управления Астра-8131 – до 8 (не более 4 на 1 РРП Астра-РИ-М)
количество поддерживаемых беспроводных считывателей бесконтактных Астра-8531 – до 8 (не более 4 на 1 РРП Астра-РИ-М)
общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 64;
количество подключаемых блоков реле Астра-823/Астра-824 – до 64;
количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8;
количество подключаемых блоков индикации Астра-863 – до 64;
количество логических разделов – 250;
количество зон оповещения – 5;
количество универсальных системных выходов – 250;
количество пользователей – 250;
количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 250;
количество подключаемых считывателей – до 50;
журнал событий на 10000 событий (при компьютерном мониторинге емкость архива не ограничена).

* Обеспечивается в ППКУП версии 5_5 и выше

Технические данные

Рабочие частоты:
- литера 1	433,42 МГц
- литера 3	434,42 МГц

напряжение электропитания

от 10 до 27 В

Ток потребления от источника электропитания 12 В / 24 В:
- без сменных модулей	80 мА / 60 мА
- с модулем Астра-GSM	120 мА / 80 мА
- с модулем Астра-LAN	170 мА / 120 мА

Параметры ШС (клеммы Z1-GND, Z2-GND):
- напряжение на клеммах ШС в дежурном режиме	от 10 до 26,5 В
- ток короткого замыкания, не более	20 мА
- сопротивление проводов, подключенных к входу ШС, не более	220 Ом
- минимальное время нарушения ШС	70 мс

Сопротивление* ШС (клеммы Z1-GND, Z2-GND):
- "норма"	от 3 до 5 кОм
- "нарушение"	от 0 до 3 или более 5 кОм

Реле 1 (клеммы RELAY1) (физический выход №1):
- максимальное напряжение нагрузки, АС	250 В
- максимальное напряжение нагрузки, DС	27 В
- максимальный ток нагрузки, АС, DC	5 А

Реле 2, 3 (клеммы RELAY2, RELAY3) (физические выходы №2 - 3):
- максимальное напряжение нагрузки	100 В
- максимальный ток нагрузки	0, 1 А

Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3) (физические выходы №4 - 6):
- максимальное напряжение нагрузки	27 В
- максимальный ток нагрузки	0,5 А

Максимальная длина линии интерфейса:
- ТМ	25 м
- WD	25 м
- RS-485	1000 м

время технической готовности	60 с
габаритные размеры прибора	174х150х43 мм
масса прибора	0,45 кг

Условия эксплуатации:
- температура	от -10 до +55°С
- относительная влажность воздуха без конденсации влаги	до 93% при +40°С
- степень защиты оболочкой	IP30

* Допустимый разброс значений сопротивления не более 10 %.

Информативность

четыре трехцветных индикатора:

индикатор «ПИТ» - состояние питания всех устройств системы
индикатор «НАРУШ» - общее состояние охранных разделов
индикатор «ПОЖАР» - общее состояние пожарных разделов
индикатор «НЕИСП» - общее состояние оборудования, неисправности

программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);
программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);
встроенный звуковой сигнализатор (физический выход №7)
вход/выход интерфейсной линии RS-485;
4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот (обеспечивается установкой дополнительной платы клеммников из комплекта поставки модуля);
интерфейс USB 2.0 для связи с ПК

ПО для компьютера

Pconf-Pro v2.1
Программа Pconf-Pro предназначена для упрощенной настройки системы с ППКУП серии Pro (Астра-812 Pro, Астра-8945 Pro) версии 5.5 без необходимости установки SQL.
Перед началом настройки ППКУП версий 5.2 и 5.3 необходимо обновить до версии 5.5 через утилиту Модуль смены ПО в составе дистрибутива.
В программе отсутствуют функции локального мониторинга и настройки радиоканального речевого оповещения. Настройка данных функций выполняется с помощью ПО ПКМ Астра Pro 5.5
История изменений ПО

Программный комплекс мониторинга ПКМ Астра Pro предназначен для настройки ППКУП Астра серии Pro (Астра-812 Pro, Астра-8945 Pro) и системы на его базе, для обновления ПО приборов системы и для мониторинга событий в системе

ПКМ Астра Pro v5_6
Программа предназначена для настройки и мониторинга системы с ППКУП серии Pro (Астра-812 Pro, Астра-8945 Pro) версии 5.6 с помощью персонального компьютера. ППКУП версий 5.0-5.5 необходимо обновить до версии 5.6.
Особенности версии:
1) поддержка устройств «Астра-А УДП»;
2) реализован тип пожарного ШС с двойной сработкой и определением КЗ и обрыва;
3) возможность организации кольцевого интерфейса RS-485;
4) поддержка направлений пожарной автоматики;
5) работа с ПАК Астра (приложение Security Hub);
6)поддержка в системе одновременно радиоустройств Астра-РИ-М, работающих в "новом" и "старом" радиоканале, при условии использования дополнительного радиорасширителя Астра-РИ-М РР (для создания 2-х разных радиосетей).

История изменений ПО
Инструкция для установки ПКМ
Вниманию пользователей Windows 8, Windows 8.1 и Windows 10

Видеоуроки

ВИДЕОУРОК: Установка ПКМ Астра Pro
ВИДЕОУРОК: ПКМ Астра Pro. Модуль "Монитор"

В помощь специалисту

Возможные ошибки при настройке ПКП Астра серии Pro

Характеристики

Модель	Астра-812 Pro
Производитель	Теко
