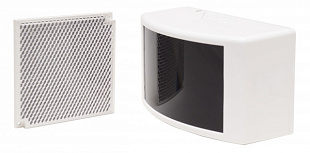

ИПДЛ-264/1-50 прот.R3
Извещатель пожарный дымовой линейный ИПДЛ-264/1 может использоваться для противопожарной защиты объектов со сложными условиями эксплуатации, обусловленными протяженными зонами, большими площадями и высокими потолками.Характеристики
| Питание | от АЛС |
| Ток потребления извещателя из АЛС, мкА | 800 |
| Время выхода в дежурный режим после подачи напряжения питания, с, не более | 20 |
|
Дальность действия (в зависимости от исполнения): ИПДЛ-264/1-50 прот. R3 |
от 8 до 50 м |
|
Угол наклона оптической оси луча, изменяемый с помощью юстировочного устройства: - в вертикальной плоскости - в горизонтальной плоскости |
в пределах ±10° в пределах ±20° |
| Средний срок службы–, не менее | 10 лет |
| Масса извещателя, кг | 0,6 |
Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.

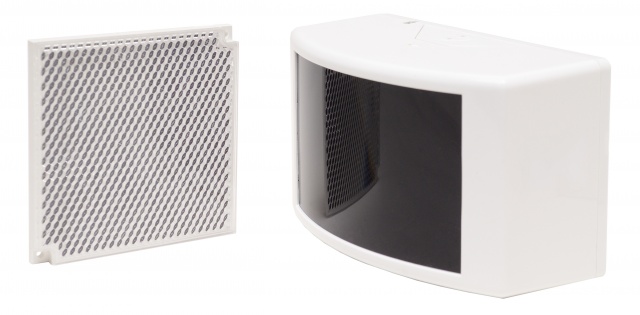

Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Извещатель может выпускался в следующих исполнениях:
- ИПДЛ-264/1-50 прот. R3;
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Принцип действия однопозиционного извещателя
