СКАТ-1200У исп.5000 источник бесперебойного питания

Розничная цена
8 500
P
Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

СКАТ-1200У исп.5000

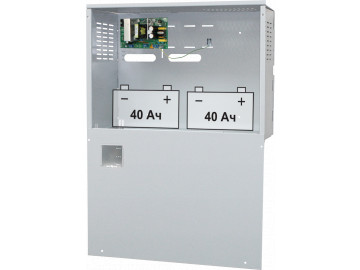

12 В, 6,5 А. Разборный корпус под 2 шт. АКБ 40 Ач. Время монтажа 30 сек. Плоская упаковка, объем в упаковке в 4 раза меньше. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Гарантия: Пожизненная

Паспорт на прибор
Сертификация ТР ПБ
Сертификация ТР ТС

Размеры для проектировщиков

Соответствует ГОСТ Р 53325-2012

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

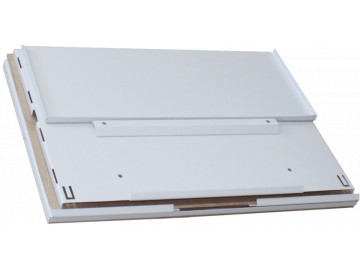

Схема сборки корпуса РК-2/40

Особенности. СКАТ-1200У исп.5000 обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ
  • световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»
  • резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»
  • двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме
  • автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п. 3)
  • защиту от короткого замыкания клемм АКБ
  • защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя
  • возможность подключения к источнику Скат-1200У исп.5000 источника резервного питания Скат-1200Р20, предназначенного для увеличения длительности работы Скат-1200У исп.5000 в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено
  • режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети
  • выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек
  • возможность диагностики источника через диагностический разъем

СКАТ-1200У исп.5000. Технические характеристики

1 Постоянное выходное напряжение, В В режиме «Основной» 13,2…13,95
В режиме «Резерв» 10,5…12,5
2 Номинальный ток нагрузки в режиме «Основной», А 5,5
3 Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А 6,5
4 Максимальный ток нагрузки в режиме «Резерв», А 6,5
5 Напряжение питающей сети переменного тока, 50±2 Гц, В 170…242
6 Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В 11…11,5
7 Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В 10,5…11
8 Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
9 Ток заряда АКБ, А 1
10 Тип аккумулятора: номинальным напряжением 12 В
11 Допустимая емкость АКБ, Ач 7—40
12 Рекомендуемая емкость АКБ, Ач 40
13 Количество аккумуляторов в батарее, шт 1 или 2*
14 Мощность, потребляемая от сети переменного тока, ВА, не более 160
15 Габаритные размеры, ШхВхГ, мм 445х328х193
16 Масса без АКБ, кг, не более 5,9
17 Рабочие условия эксплуатации: температура окружающей среды от -10 до +40 °С, относительная влажность воздуха не более 90 % при температуре +25 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)

Характеристики

Модель СКАТ-1200У исп.5000
Производитель Бастион
