СКАТ-1200Д исп.1 источник бесперебойного питания пластиковый корпус

Розничная цена
3 450
P
Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

СКАТ-1200Д исп.1

12 В, 3 А, пластиковый корпус под АКБ 7 Ач, диапазон входного напряжения 170—250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора, информационный выход «Пропадание сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск

Гарантия: Пожизненная

Паспорт на прибор
Сертификация ТР ПБ
Сертификация ТР ТС

Размеры для проектировщиков

Соответствует ГОСТ Р 53325-2012

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.


СКАТ-1200Д исп.1 : видеообзоры

Обзор ИБП серии «СКАТ-1200» для систем безопасности05:50
Обзор ИБП серии «СКАТ-1200» для систем безопасности

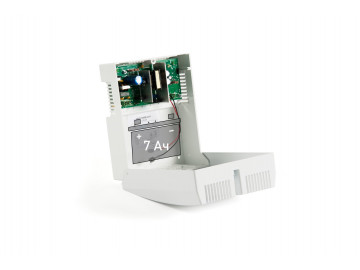

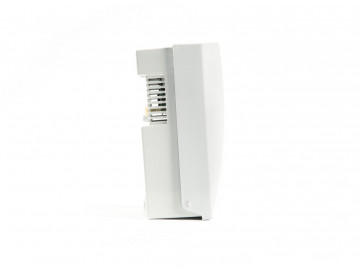

Преимущества новых пластиковых корпусов

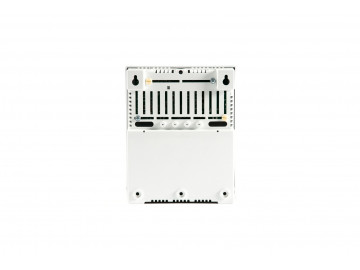

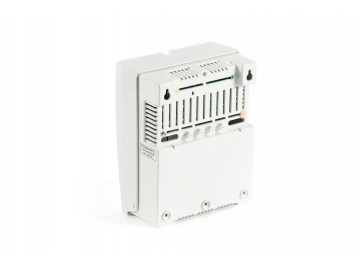

Крепёж СКАТ-1200

  • новый дизайн корпуса
  • компактность и вместительность
  • откидная крышка с одной точкой крепления
  • ненавязчивая светодиодная индикация
  • простое и надежное крепление на стену позволяет использовать различные варианты крепежа
  • технологические отверстия и особенности конструкции корпуса позволяют удобно подводить провода к источнику

Особенности. СКАТ-1200Д исп.1 обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв»
  • резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ посредством электронной защиты
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии источника
  • выдачу информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»

СКАТ-1200Д исп.1. Технические характеристики

Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 170…242
Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» 12,9…14,0
при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 9,5…12,6
Номинальный ток нагрузки, А 2,5
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А 3,0
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А 3,0
Ток заряда АКБ, А, не более 0,65
Величина напряжения на аккумуляторе, при котором индикатор «АКБ»  гаснет, В 11,0…11,5
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
10  Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 5,0
11  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
12  Рекомендуемая емкость АКБ, Ач 7
13  Количество АКБ, шт. 1
14  Сечение провода, зажимаемого в клеммах колодок, мм2, не более 1,5
15  Характеристики выхода в формате «открытый коллектор» напряжение, В, не более 60
ток, мА, не более 50
16  Габаритные размеры ШхГхВ, не более, мм без упаковки 170х210х103
в упаковке 175х215х105
17  Масса, НЕТТО (БРУТТО), кг, не более 0,6 (0,7)
18  Диапазон рабочих температур, °С -10…+40
19  Относительная влажность воздуха при 25 °С, %, не более 90
20  Степень защиты оболочкой по ГОСТ 14254-96 IP20


Характеристики

Модель СКАТ-1200Д исп.1 пластик
Производитель Бастион
