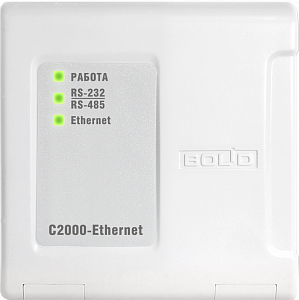

ПРЕОБРАЗОВАТЕЛЬ ИНТЕРФЕЙСОВ RS-485/RS-232 В ETHERNET С2000-ETHERNET
"С2000-Ethernet" предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.
В ИСО "Орион" используется для организации связи приборов по локальной сети.
В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов.
Описание:
- Организация передачи по локальной сети на участке ИСО "Орион":
- между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами
- между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000")
- между пультом ("С2000M","С2000") и приборами
- Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet"
- Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе
| Параметры работы по локальной сети | |
| - скорость передачи | 10 Мбит/с |
| - используемые протоколы | UDP, ICMP (ping), ARP |
| - поддерживаемые способы адресации IP-пакетов |
прием/передача единичных пакетов прием широковещательных пакетов |
| - максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" | 8 |
| Параметры работы интерфейсов RS-485/RS-232 | |
| - скорость передачи данных |
для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600 или 19200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| - количество стартовых/стоповых бит |
8 бит данных и 1 стоповый 8 бит данных и 2 стоповых |
| - контроль четности | отсутствует |
| - максимальная длина пакета | 264 байта |
| - длина линии связи RS-485 | не более 1500 м |
| - длина линии связи RS-232 | не более 20 м |
| Напряжение питания | 12 ÷ 24 В постоянного тока |
| Потребляемый ток |
не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В |
| Готовность к работе после включения питания | не более 3 с |
| Рабочий диапазон температур | от минус 30 до +50 °C |
| Степень защиты корпуса | IР20 |
| Габаритные размеры | 102×107×39 мм |
| Вес прибора | не более 0,2 кг |
| Программирование прибора | программой UProg.exe |
| Подключение к ПК | через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса |
| Подключение к прибору |
RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5) |
