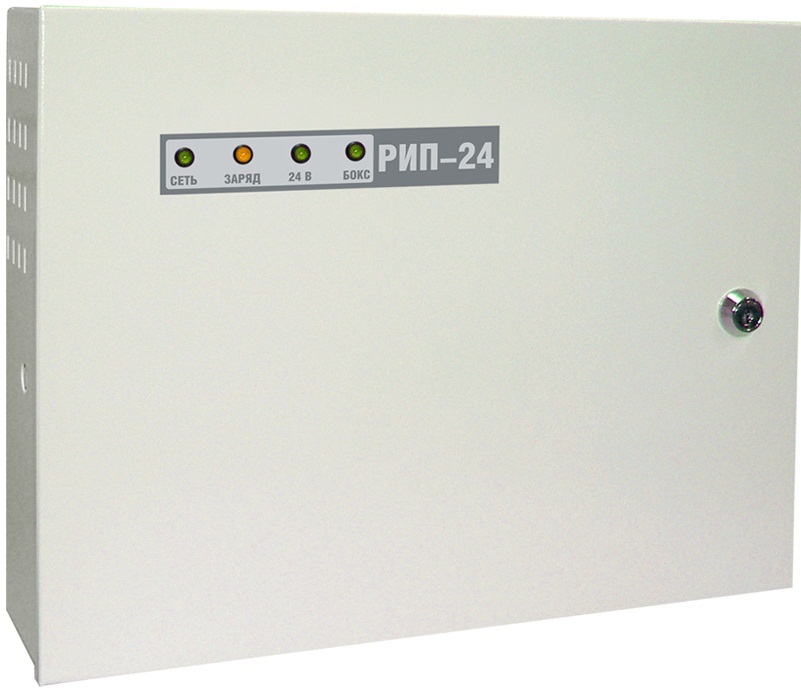

РИП-24 ИСП.15 (РИП-24-3/7М4-Р) Резервный источник питания

Внимание! Информация на сайте не является публичной офертой. Уточняйте цены по телефону или у нас в офисе.

РИП-24 ИСП.15 (РИП-24-3/7М4-Р) Резервный источник питания

Заказать товар Задать вопрос ПОЛУЧИТЬ ИНДИВИДУАЛЬНОЕ ПРЕДЛОЖЕНИЕ

РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ РИП-24-3/7М4-Р (РИП-24 ИСП.15)

Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.
  • Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
  • Защита с автоматическим восстановлением работоспособности:
    • от превышения выходного напряжения
    • от перегрузок по выходу
    • от «переполюсовки» АБ
    • от замыкания клемм подключения АБ
  • Контроль:
    • сетевого напряжения
    • величины выходного напряжения
    • величины напряжения АБ и их состояния
    • связи с Боксом по интерфейсу
  • Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
  • Световая индикация и звуковая сигнализация:
    • наличие сетевого напряжения в сети
    • короткое замыкание или перегрузка по выходу
    • заряд АБ
    • отключение АБ при ее разряде
    • отключение выхода РИП
    • потери связи с Боксом
  • Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
  • Возможность контроля вскрытия корпуса
Технические характеристики:
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение в сети, В 187 - 242
Выходное напряжение, В при питании от сети 27,2±0,6
при питании от АБ 20...27
Номинальный выходной ток, А 3
Максимальный выходной ток, А (2 мин) 4
Максимальная мощность потребляемая от сети, В•А 170
Собственный ток потребляемый от АБ, мА, не более 30
Защита от превышения выходного напряжения +
Емкость АБ, А·ч 2x7
Емкость дополнительных АБ, А*ч 17 (12В, 17Ач – 2шт.) устанавливаются в Бокс-24/17М4-Р (Бокс-24 исп.01)
Звуковой сигнализатор +
Возможность отключения звука +
Количество индикаторов 4
«СЕТЬ», «ЗАРЯД», «24В», «БОКС»
Датчик вскрытия корпуса +
Количество релейных выходов 3 (оптореле)
Максимальное напряжение и ток коммутации 80 В, 50 мА
Время технической готовности Не более 6 с, при совместной работе с Боксом не более 3 мин.
Диапазон рабочих температур от минус 10 до + 40°C
Относительная влажность до 90% при +25°C
Средний срок службы 10 лет
Корпус Металл IP30
Габариты, мм 3405х270х100
Масса без АБ, кг, не более 2,5
Подключение РИП (сечение проводов кв.мм) к сети 0,75…2,5
к нагрузке 0,5…2,5
к реле 0,2…2,5
к датчику вскрытия 0,5…2,5

Сертификаты

Сводный список сертификатов продукции (428 Кб)

Письмо о сроках действия сертификатов (2 Mб)

Сертификат соответствия ТР (922 Кб)

Документация

Методическое пособие "Техническое обслуживание системы пожарной сигнализации и СОУЭ 1 и 2 типа в ИСО "ОРИОН" (1 Mб)

Этикетка РИП-24-3/7М4-Р (РИП-24 исп.15) (302 Кб)


Характеристики

Модель РИП-24 ИСП.15 (РИП-24-3/7М4-Р)
Производитель Болид
