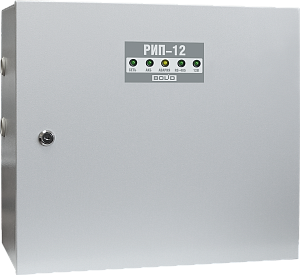

РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ РИП-12 исп.56(РИП-12-6/80М3-Р-RS)

Предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО "Орион". Соответствуют Техническому регламенту и сертифицированы по ГОСТ Р 53325-2012.
В ИСО "Орион" РИП-12 исп.56 (РИП-12-6/80М3-Р-RS) взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.

Описание:
  • Передача событий на пульт "С2000М" или АРМ "Орион Про":
    • "Сброс прибора" (при включении питания РИП);
    • "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
    • "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
    • "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
    • "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
    • "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
    • "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
    • "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
    • "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
    • "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
    • "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
    • "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
    • "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
    • "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
    • "Тревога взлома" (корпус РИП открыт);
    • "Восстановление зоны контроля взлома" (корпус РИП закрыт);
    • "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
    • "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
  • Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
    • Напряжение в сети;
    • Напряжение на каждой АБ;
    • Напряжение на выходе;
    • Ток нагрузки;
    • Температуры внутри корпуса РИП.
  • Расширенный диапазон входного напряжения сети.
  • Защита с автоматическим восстановлением работоспособности от:
    • Превышения выходного напряжения;
    • Перегрузок по выходу;
    • "Переполюсовки" АБ;
    • Замыкания клемм подключения АБ.
  • Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
    • Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
    • Измерение общей емкости установленных АБ;
    • Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
    • Программируемый таймер-счетчик времени наработки АБ;
    • Отключение АБ при ее разряде и превышении допустимого напряжения;
    • Контроль тока и напряжения зарядного устройства (ЗУ).
  • Световая индикация и звуковая сигнализация:
    • Наличие сетевого напряжения;
    • Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
    • Наличие или нарушение связи по интерфейсу RS-485;
    • Короткое замыкание или перегрузка по выходу;
    • Заряд АБ;
    • Необходимость замены АБ или проведения технического обслуживания;
    • Отключение АБ при ее разряде;
    • Неисправность ЗУ;
    • Отключение выхода РИП в аварийных ситуациях.
  • Энергонезависимый буфер событий.
  • Релейный выход для сигнала "Неисправность".
  • Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.
Характеристики:

Напряжение сети (150...250) В
Выходное напряжение при питании от сети (13,6±0,6) В
при питании от АБ (9,5...13,5) В
Номинальный выходной ток 6 А
Максимальный выходной ток (10 мин.) 8 А
Максимальная мощность, потребляемая от сети 225 ВА
Собственный ток потребления от АБ не более 70 мА
Емкость АБ 2х40 А.ч
Световая индикация 5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса есть
Интерфейс RS-485, протокол Орион
Буфер событий 95 событий
Релейный выход ("Неисправность") 1 шт., оптореле
Максимальные напряжение и ток коммутации реле 80 В, 50 мА
Время технической готовности не более 6 с
Рабочий диапазон температур от -10 до +40 °C
Относительная влажность до 90% при +25 °C
Тип корпуса, степень защиты (IP) M3 (IР30)
Габаритные размеры не более 450х400х210 мм
Масса РИП с двумя батареями DTM1240 не более 36 кг
Средний срок службы 10 лет
Программирование РИП Программа UProg.exe
Подключение к ПК при программировании Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа настенный, навесной

Сертификаты

Письмо ОС "ПОЖТЕСТ" ФГБУ ВНИИПО МЧС России "О сроках действия сертификатов соответствия" (886 Кб)

Декларация о соответствии требованиям Евразийского экономического союза (453 Кб)

Сертификат соответствия ТР (554 Кб)

Сводный список сертификатов продукции (221 Кб)

Дистрибутивы

UProg (вер.4.1.1 build 719) (rus, eng) (6 Mб)

UProg (вер.4.1.0.74) (rus, eng) (6 Mб)

Документация

Обозначения РИП (686 Кб)

Этикетка (466 Кб)

Схемы и настройки

Схема подключения (22 Кб)


Характеристики

Модель РИП-12 исп.56 (РИП-12-6/80М3-Р-RS)
