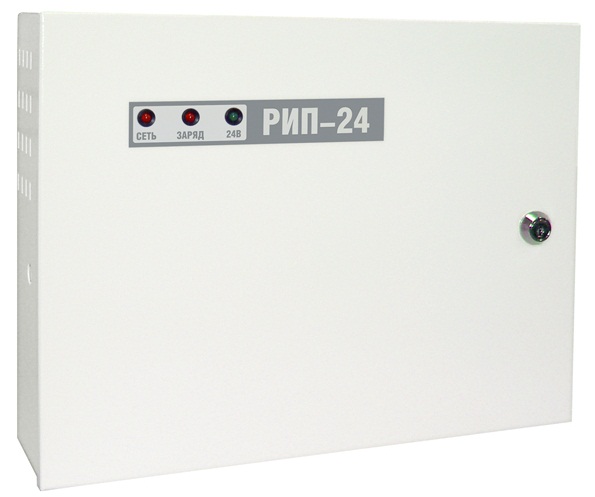

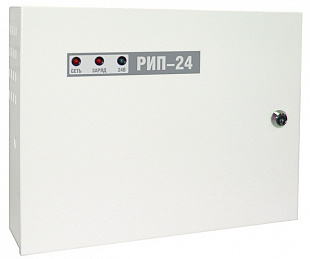

РЕЗЕРВИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ РИП-24 ИСП.02 (РИП-24-1/7М4)
Резервированный источники питания. Область применения - для группового питания приборов охранной сигнализации, систем контроля доступа и автоматики.- Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- Контроль напряжения АБ и исправности цепей ее подключения
- Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- Защита от превышения допустимого напряжения на АБ
- Световая индикация и звуковая сигнализация аварийных состояний
- Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- Выход «Авария сети» для дистанционной сигнализации
- Тип монтажа – поверхностный, настенный
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
---|---|
Выходное напряжение, В | 27±1,2 |
20…27 | |
Номинальный выходной ток, А | 1 |
Максимальный выходной ток, А (2 мин) | 1,5 |
Двойная амплитуда пульсаций выходного напряжения, мВ, не более | 30 |
Рекомендуемая емкость АБ, А·ч | 2×7 |
Наличие звукового сигнализатора | + |
Количество индикаторов | 3 |
Наличие выхода «Авария сети» (открытый коллектор) | + |
Контроль напряжения АБ, индикация заряда | + |
Защита от превышения выходного напряжения | есть |
Подключение РИП (сечение провода мм2): | |
К сети | 0,75…2,5 |
К нагрузке | 0,5…2,5 |
Диапазон рабочих температур | от минус 10 до + 40 °C |
Относительная влажность | до 90% при +25 °C |
Корпус |
Металл IP30 |
Габариты, мм | 340х270х100 |
Масса без АБ, кг, не более | 6 |
Тип монтажа | Настенный, навесной |
